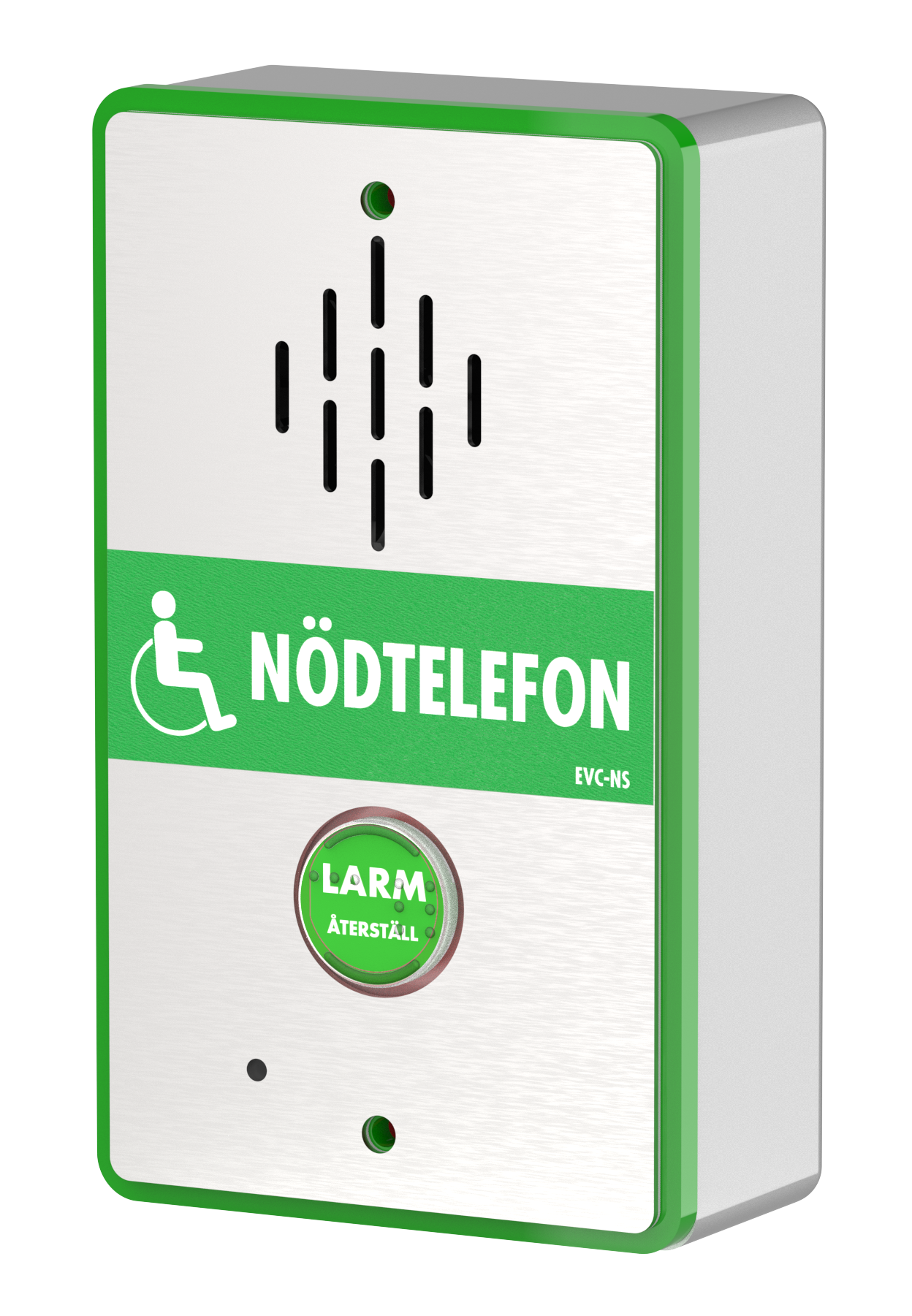

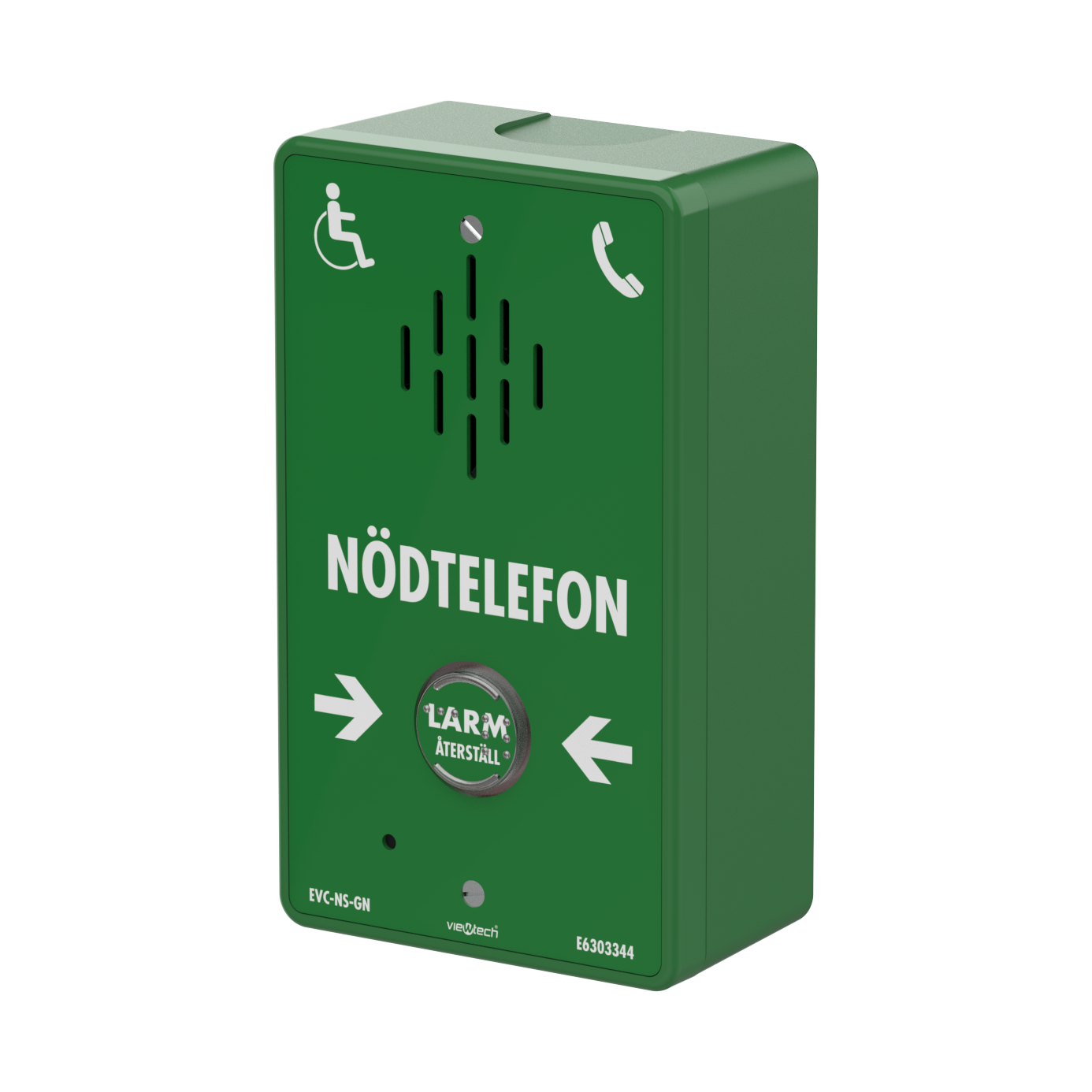

Anropsapparat till nödtelefon Utanpåliggande

EVC-NS Nödstation för tvåvägskommunikation vid säker utrymningsplats

EVC-NS är en nödtelefon för talad tvåvägskommunikation, utvecklad för installation vid säker utrymningsplats i byggnader där personer kan behöva assistans vid utrymning på grund av brand eller annan nödsituation.

Enheten möjliggör direktkontakt med centralenheten placerad vid räddningstjänstens primära angreppsväg, vilket säkerställer snabb, trygg och tydlig kommunikation vid evakuering.

EVC-NS är en del av Atecos EVC-system för utrymningsplatser och uppfyller gällande krav enligt Boverkets byggregler.

 _________________

Enkel och tydlig användning
EVC-NS är utformad för att vara intuitiv och lätt att använda även i stressade situationer.

• Samtalet startas och avslutas med ett knapptryck
• Knappen blinkar grönt för tydlig statusindikering
• Automatisk handsfree-funktion efter aktivering
• Hög samtalskvalitet med tydlig full duplex-kommunikation
• Tydlig och stabil talöverföring mellan nödstation och central

Den handsfree-baserade kommunikationen gör att användaren kan tala fritt utan att behöva hålla inne någon knapp under samtalet.

_________________

Uppfyller BBR 2012 kap. 5:248 – Tillgänglighetskrav
Enligt Boverkets byggregler (BBR 2012, kapitel 5:248) ska kommunikationsutrustning vid säker utrymningsplats monteras så att den är fullt tillgänglig.

EVC-NS ska installeras:

Med centrum 0,8 meter från golv
På säker utrymningsplats enligt projekterade brandskyddskrav
Enheten bidrar till en trygg och tillgänglig utrymningslösning i exempelvis:

• Sjukhus och vårdboenden
• Skolor och utbildningslokaler
• Kontorsfastigheter
• Flerbostadshus
• Parkeringshus
• Offentliga byggnader
• Maximal kabellängd till nödtelefon är 500 meter.

_________________

Kompatibilitet och systemintegration
EVC-NS är fullt kompatibel med:

• EVC standalone centralapparater
• Nätverksuppkopplade EVC-centraler

Ingen programmering krävs vid installation, vilket möjliggör snabb driftsättning och minimerar installationstid.

_________________

Design och konstruktion

• Front i borstat stål
• Robust konstruktion anpassad för offentliga miljöer
• Diskret och professionell design

Den slitstarka konstruktionen gör enheten lämplig för miljöer med höga krav på både funktion och estetik.

Nödstationen har en aktiveringsknapp utrustad med punktskrift (Braille), där knappen visar texten "LARM" och "ÅTERSTÄLL". Detta gör enheten mer tillgänglig och användarvänlig även för personer med synnedsättning.

_________________

Kabelinstallation för EVC-NS
Korrekt kabelval och installation är avgörande för att säkerställa driftsäkerhet, ljudkvalitet och systemets livslängd.

EVC-NS ska installeras med brandresistent och skärmad kabel enligt Atecos rekommendationer.


Rekommenderade installationskablar från Ateco
Beroende på avstånd mellan centralapparat och nödstation rekommenderas följande kablar:

KAB-EVC-2-1.0-100 – 2×1,0 mm², skärmad, brandresistent (för kortare avstånd upp till ca 250 m)

KAB-EVC-2-1.5-500 – 2×1,5 mm², skärmad, brandresistent (för längre sträckor upp till 500 m)
För längre kabellängder rekommenderas 2×1,5 mm² för att minska resistans och säkerställa stabil signalöverföring.

_________________

Skärm och jordning
Kabelns skärm (skyddsfolie/dräneringstråd) är avgörande för att säkerställa stabil och störningsfri kommunikation i EVC-systemet.

Det är viktigt att alltid använda skärmad och brandresistent kabel för att:

• Erhålla bästa möjliga ljudkvalitet vid tvåvägskommunikation
• Minimera elektromagnetiska störningar (EMC)
• Maximera enhetens livscykel och långsiktiga driftsäkerhet
• Garanti ska gälla

Anslutning av skärm

• Kabelns skärm ska anslutas i backboxens anslutning för jord (kopplad till jordpunkt i centralenheten).
• Skärmen ska inte anslutas i nödtelefonens enhet.
• Skärmen ska endast jordas i ena änden för att undvika jordloopar och störningar. (Inkoppling i elektronisk utrustning.)

Korrekt jordning är en förutsättning för optimal funktion, stabil ljudkvalitet och lång livslängd på systemet.

_________________

Sammanfattning – EVC-NS
EVC-NS är en robust och driftsäker nödstation för säker utrymningsplats som:

• Uppfyller BBR 5:248
• Ger tydlig full duplex-kommunikation
• Kräver ingen programmering
• Har stöd för upp till 500 m kabellängd
• Är kompatibel med Atecos EVC-centraler
• Säkerställer hög ljudkvalitet genom skärmad och korrekt jordad installationskabel
