Branddörrstängningspaket

Branddörrstängningspaket

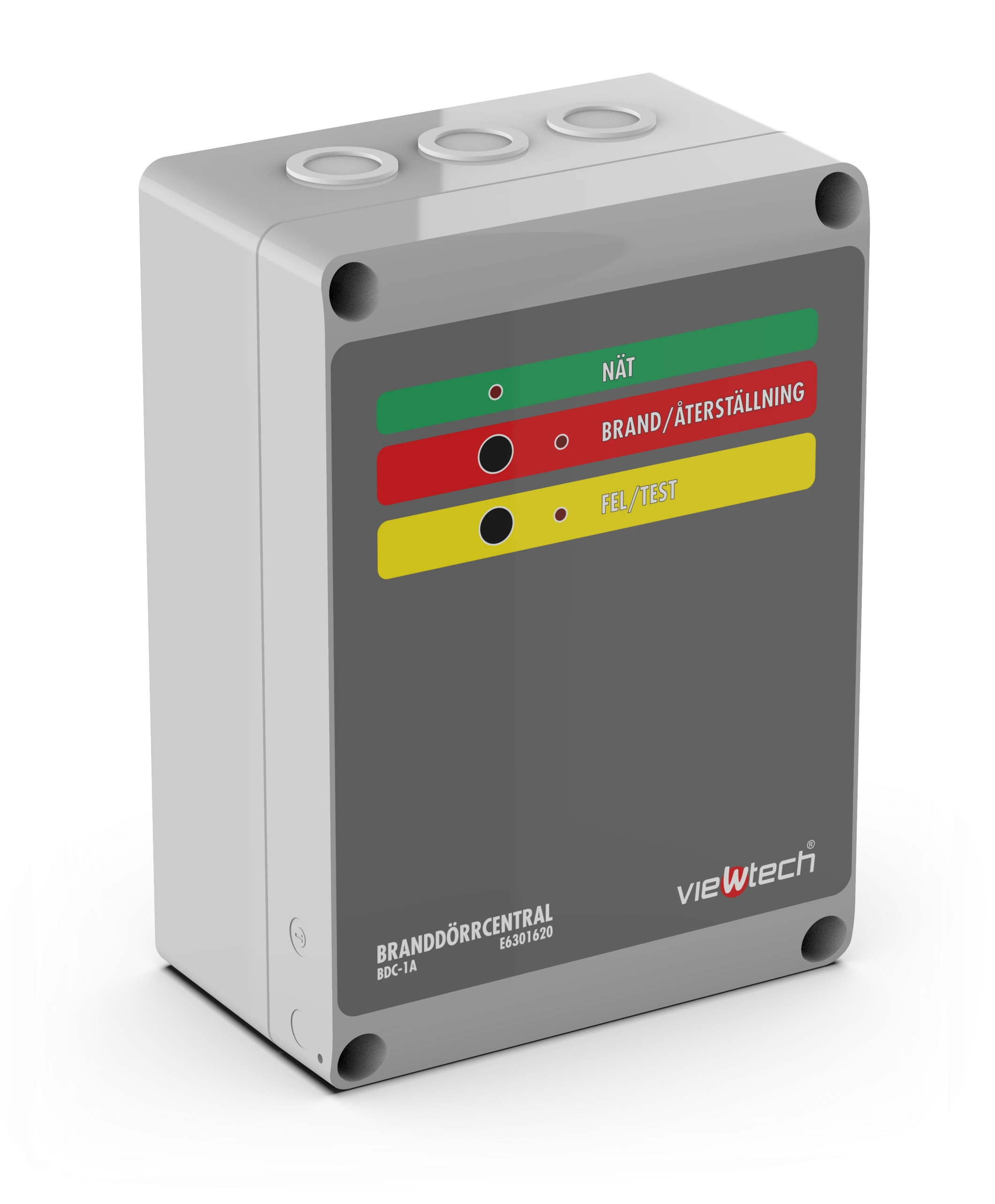

Komplett paket för styrning av magnetuppställda branddörrar via rökdetektorer, inklusive socklar, dörrmagnet, ankare och dörrstängningsknapp. Centralkortet BDC-1A hanterar både enkel- och dubbeldörrar med tidsfördröjning för den ena dörrhalvan, har övervakad detektorslinga och kan fjärrstyras från exempelvis brandlarmcentral. Sirénutgångar stödjer fast eller pulserande signal. Plats för batteribackup i kapslingen.

Viktiga funktioner

• Styrning av enkel- och dubbeldörrar med tidsfördröjning för dubbeldörrar (DO stänger direkt, DF efter cirka 5 sekunder)
• Övervakad detektorslinga med ändkrets/slutmotstånd
• Manuell stängning via branddörrstängningsknapp eller fjärrstyrning från annan anläggning, t.ex. brandlarmcentral
• Sirénutgångar för fast eller pulserande 0,8/0,8 s signal
• Larmrelä och felrelä med varsin potentialfri växlande kontakt
• Skydd mot överbelastning och kortslutning samt inbyggt skydd mot djupurladdning av batterier
• Plats för batteribackup i kapslingen

Indikeringar och larm

• Drift indikeras med grön lysdiod
• Fel indikeras med gul lysdiod
• Brandlarm indikeras med röd lysdiod
• Växlande potentialfritt larmrelä

Så fungerar BDC-1A

När en rökdetektor går i larm tänds den röda larmlampan, dörrarna stängs och larmreläet växlar. Dörrutgång DO stänger omedelbart medan DF stänger efter cirka 5 sekunder. Vid brand kan larmdon med fast signal och larmdon med pulserande 0,8/0,8 sek signal anslutas. Brandlarm återställs via knappen BRAND/ÅTERSTÄLLNING. Test utförs via knappen FEL/TEST. Inkopplingsanvisning finns att ladda ner.

Ingående delar i kitet

• 1 st BDC-1A E6301620
• 2 st SM-RD E6303000
• 2 st SM-S24 E6303006
• 1 st M-CQSU E6306195
• 1 st TK-1U E6300986
• 1 st ID-BDS E6301168

Tekniska specifikationer

Tekniska specifikationer för Branddörrstängningspaket

Matningsspänning (VAC)	230
Intern spänning (VDC)	24
Max belastning utgång 24VDC (A)	0,5
Belastning totalt (mA)	500
Max antal detektorer på slingan (st)	20
Larmrelä ström (A)	1
Larmrelä spänning (V)	24
Fördröjning DF-utgång (s)	cirka 5

Viktiga begränsningar

• Max antal detektorer på slingan: 20 stycken
• Belastning totalt: 500 mA (cirka 7–8 dörrhållarmagneter standard)
