Brandskyddskapsling för solcellskontaktdon

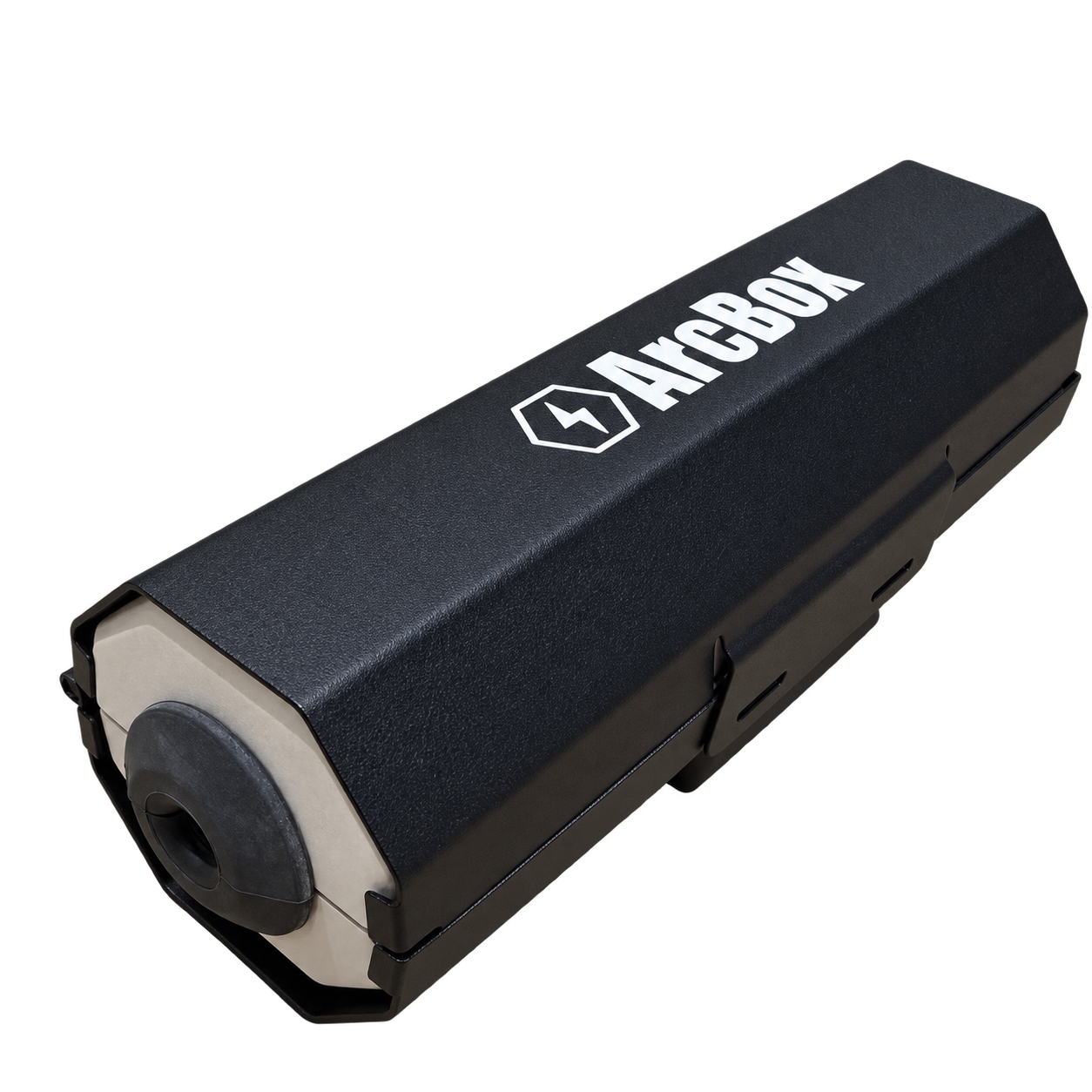

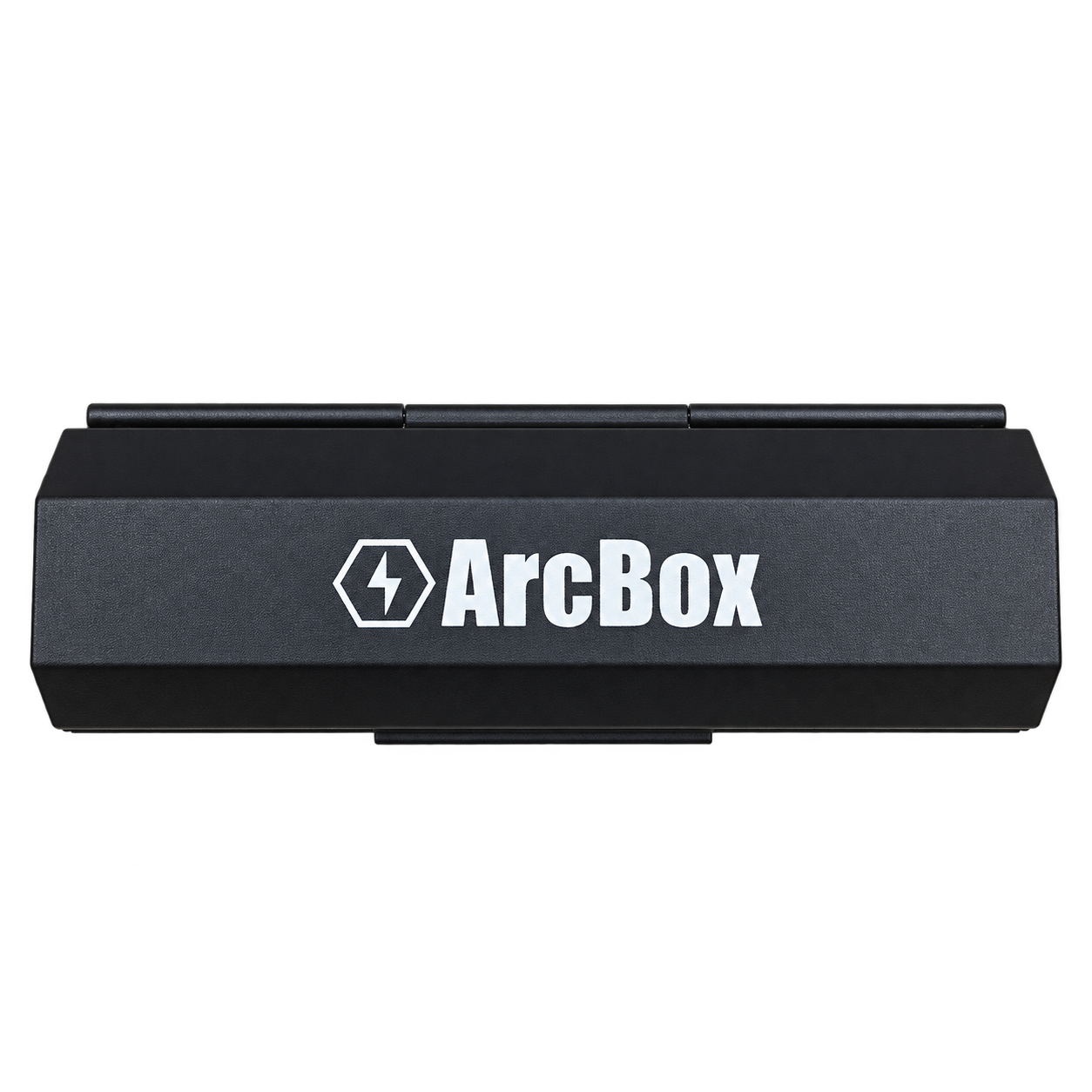

ArcBox – brandskyddskapsling för DC-kontaktdon i solcellsanläggningar som minskar risken för att ljusbågsfel i felaktiga anslutningar orsakar brandspridning. Den omsluter kontaktdonet med högtemperaturbeständigt material för att skydda omgivande takmaterial, isolering och andra brännbara delar.
Så fungerar kapslingen

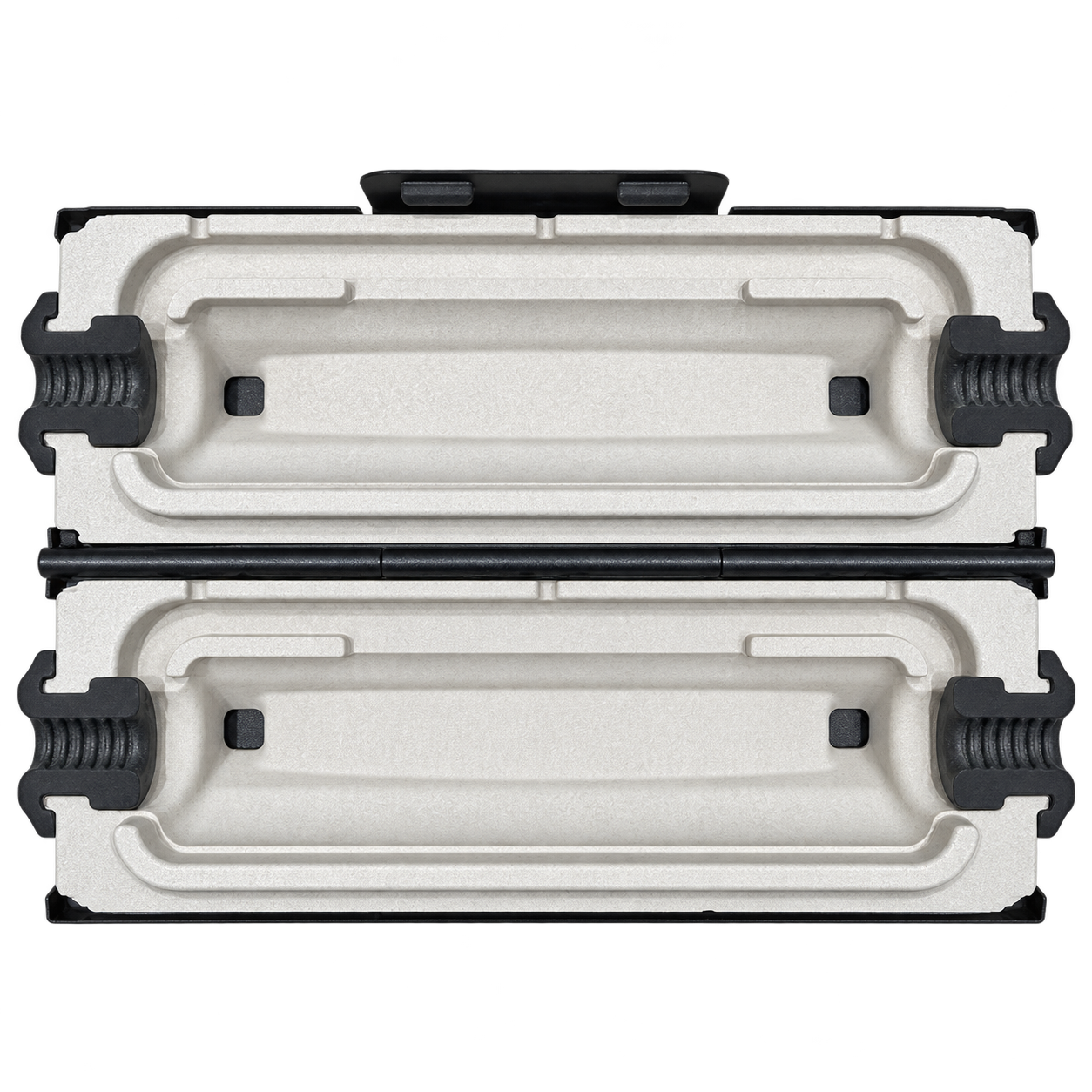

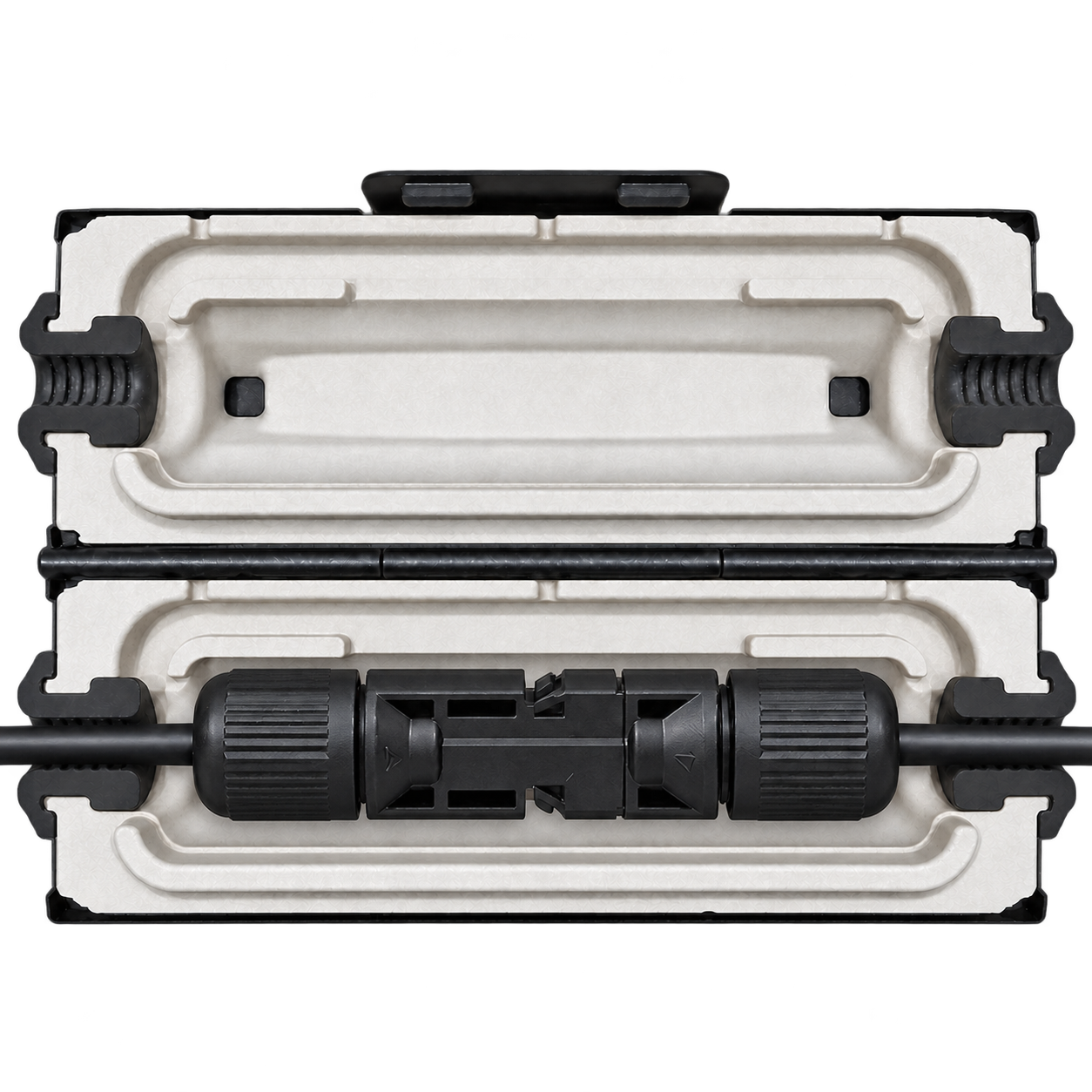

Kontaktdonet hålls fritt upphängt inne i kapslingen för att skapa en kontrollerad miljö. Ventilations- och dräneringsöppningar möjliggör luftcirkulation och motverkar fuktansamling.
- Högtemperaturbeständigt material som skyddar omgivningen
- Fritt upphängd kontakt minskar värmepåverkan på takmaterial
- Ventilation och dränering för att motverka fukt
Enkel installation och montering

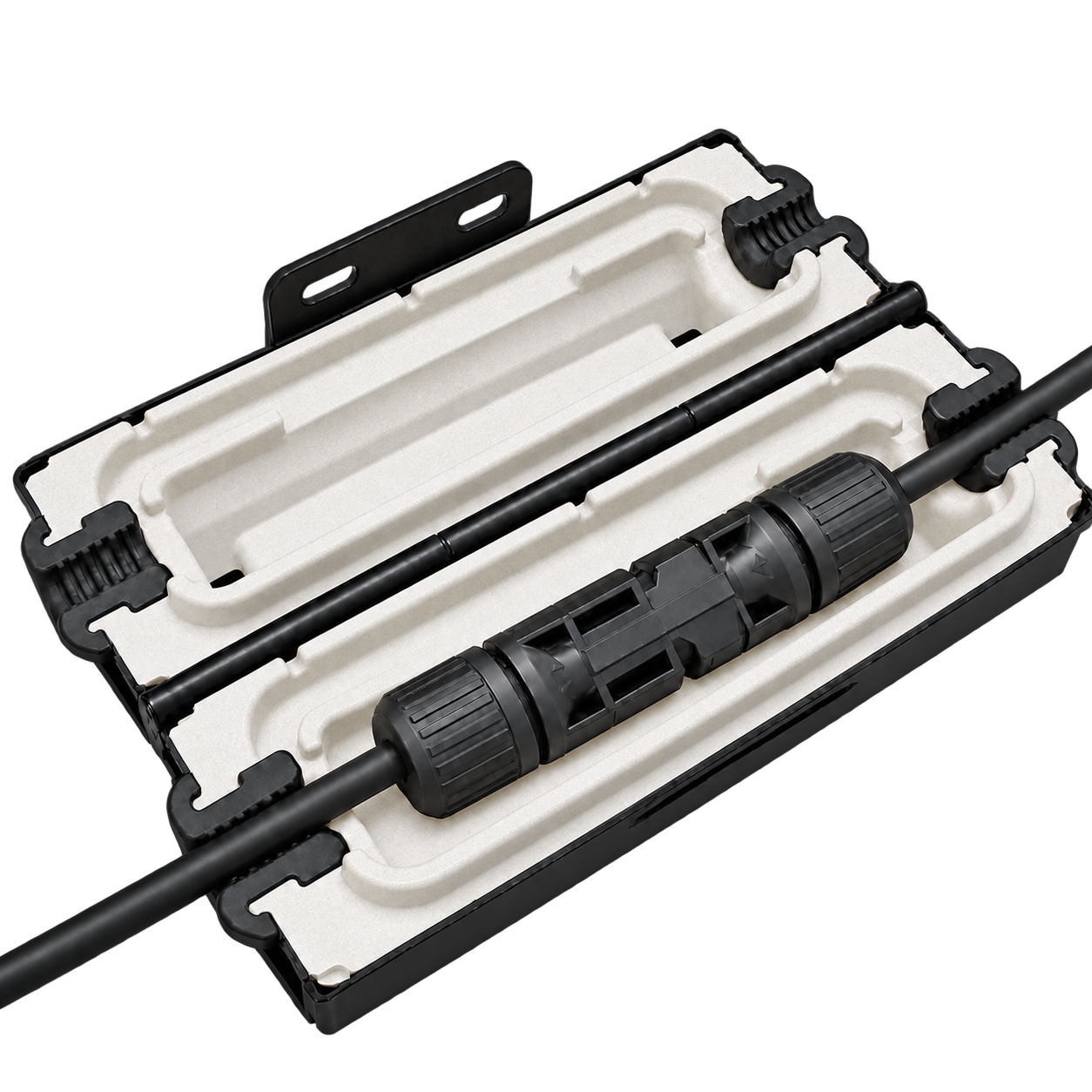

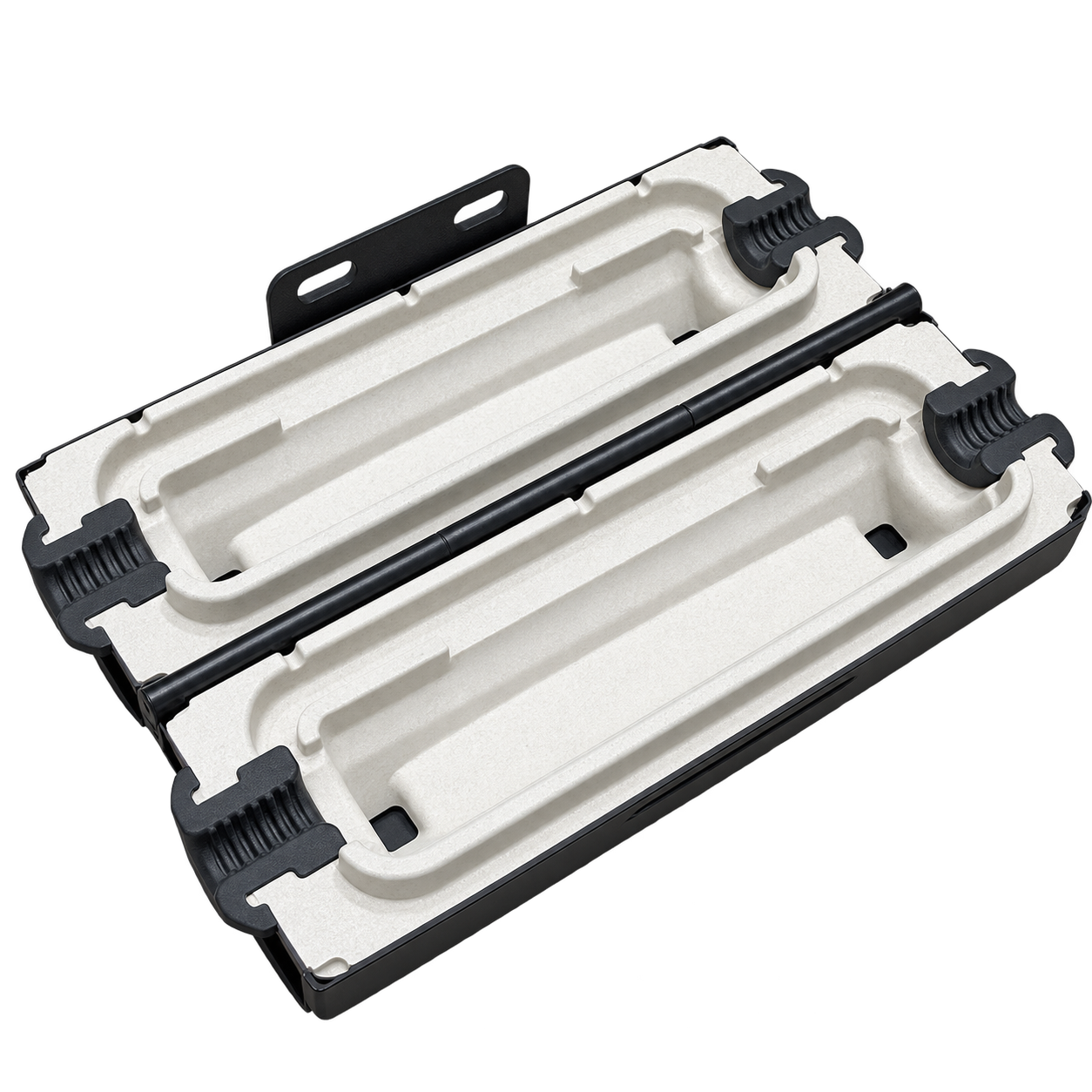

Den gångjärnsförsedda konstruktionen snäpps enkelt runt sammankopplade DC-kontakter utan att anslutningen behöver tas isär. Kablarna placeras i delade kabelgenomföringar och kapslingen stängs med snäpplås. ArcBox monteras med lämpligt fäste enligt tillverkarens anvisningar.
- Snabb montering vid nyinstallation
- Passar utmärkt för eftermontering i befintliga anläggningar
- Delade kabelgenomföringar och smidigt snäpplås
Extra skydd och dragavlastning
Utöver brandskyddet ger ArcBox extra skydd mot väder, fåglar och gnagare samt fungerar som dragavlastning för kablarna.
- Skydd mot yttre påverkan och skador
- Stabil kabelhantering och avlastning
Användningsområden
ArcBox kan användas i flera typer av solcellsinstallationer och kan monteras runt samtliga DC-anslutningar eller på särskilt utsatta anslutningar. Omfattningen anpassas efter en riskbedömning av anläggningen och dess omgivning.
- Lutande och platta tak
- Takintegrerade system
- Markanläggningar
Testad brandsäkerhet
Oberoende brandprovningar hos Kiwa och ZAG visade att ArcBox kunde innesluta ljusbågsfel utan brandspridning till omgivande takmaterial i de provade installationerna. Provningarna omfattade både takintegrerade system och installationer på platta tak.
Kompatibilitet
- Passar DC-kontaktdon från flera tillverkare
- Maximal kontaktdonslängd: 110 mm
- Maximal kontaktdonsdiameter: 20 mm
- Kompatibla solcellskablar med ledararea: 4–6 mm²
- Kompatibel ytterdiameter på kabel: 5,4–6,4 mm
Tekniska specifikationer
| Kompatibla DC-kontaktdon | Flera tillverkare |
|---|---|
| Maximal längd (mm) | 110 |
| Maximal diameter (mm) | 20 |
| Kompatibel ledararea (mm²) | 4–6 |
| Kompatibel ytterdiameter (mm) | 5,4–6,4 |
| Brandprovning | Kiwa och ZAG |
| Provade installationstyper | Takintegrerade system, platta tak |
| Montering | Med lämpligt fäste enligt tillverkarens anvisningar |
