Distributionsenhet Visuellt nödlarm

Distributionsenhet Visuellt nödlarm

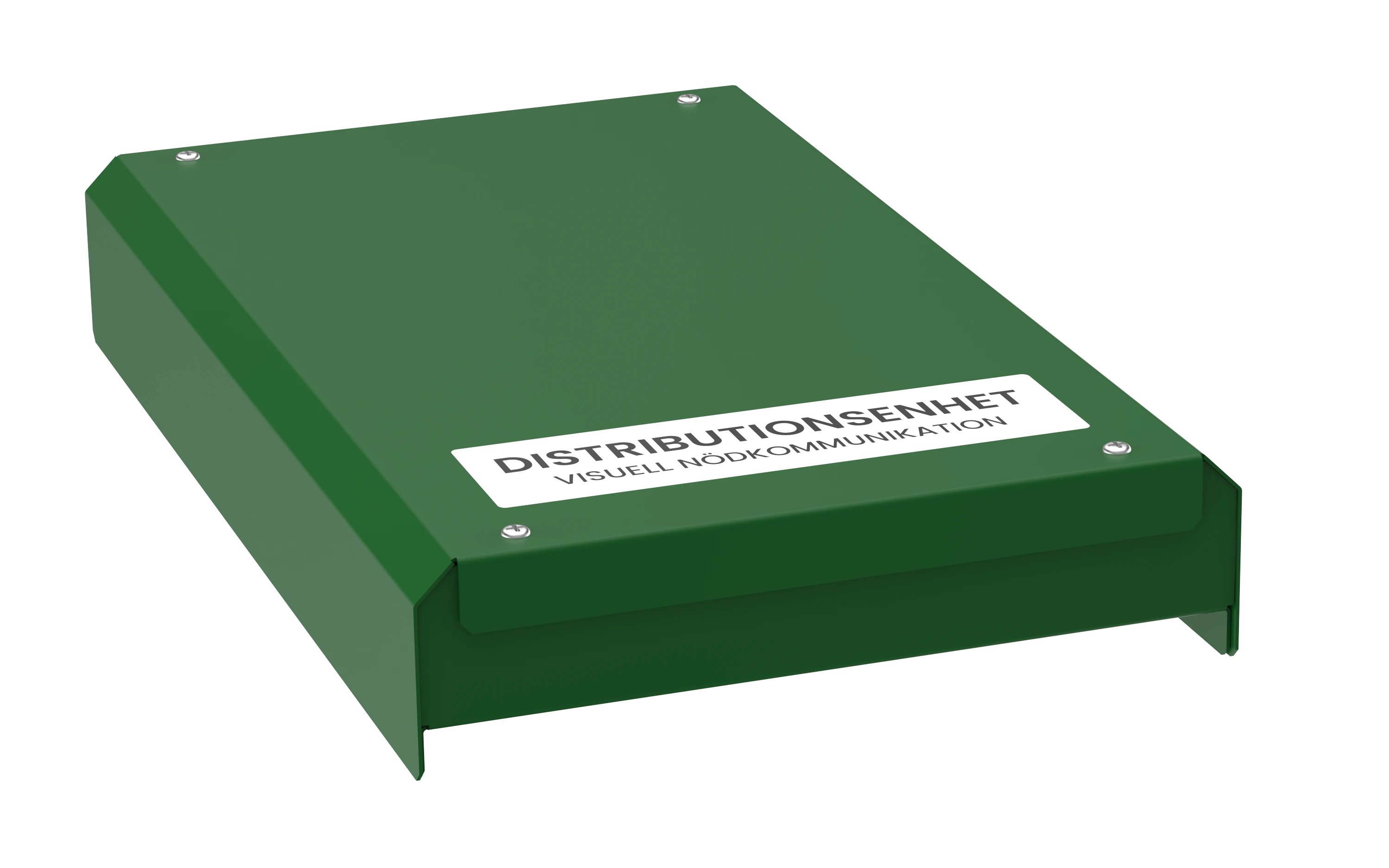

UP-MIDI-DE är hjärtat i UP-MIDI-systemet för visuella nödlarm. Genom att samla all inkoppling i distributionsenheten undviks komplicerad och trång kabeldragning till den lilla larmpanelen. Enheten erbjuder 10 linjer via 10 stycken 4-poliga plintar och har en robust kapsling i grönlackad stålplåt med väl tilltagna mått för smidig installation av styva kablar. Kommunikation och strömförsörjning sker via 4-ledad brandsäker kabel i ett stjärnnät, och utgångar för fel och larm finns tillgängliga.

Viktiga egenskaper

• 10 st 4-poliga plintar för 10 linjer
• Kommunikation och strömförsörjning via 4-ledad brandsäker kabel i stjärnnät
• Kapsling i grönlackad stålplåt med gott om utrymme för enkel kabeldragning
• Utgångar för fel och larm
• Placeras där det är mest fördelaktigt för installationen
• Möjlighet att hålla systemet inaktiverat fram till aktiverat brandlarm
• Skalbarhet genom två parallella, oberoende system som kvitteras var för sig vid behov

Installation och kabeldragning

All inkoppling sker i distributionsenheten UP-MIDI-DE för att förenkla installationen och minimera kabelträngsel vid larmpanelen. Använd brandresistent skärmad kabel vid installation. Lämplig kabel är vår skärmade modell KAB-EVC-2-2-08-100.

Systemintegration och skalbarhet

• Stjärnnätsstruktur för stabil kommunikation och kraftförsörjning
• Möjlighet att installera två parallella och oberoende system för fler platser
• Separat kvittering per system för tydlig larmhantering

Tekniska specifikationer

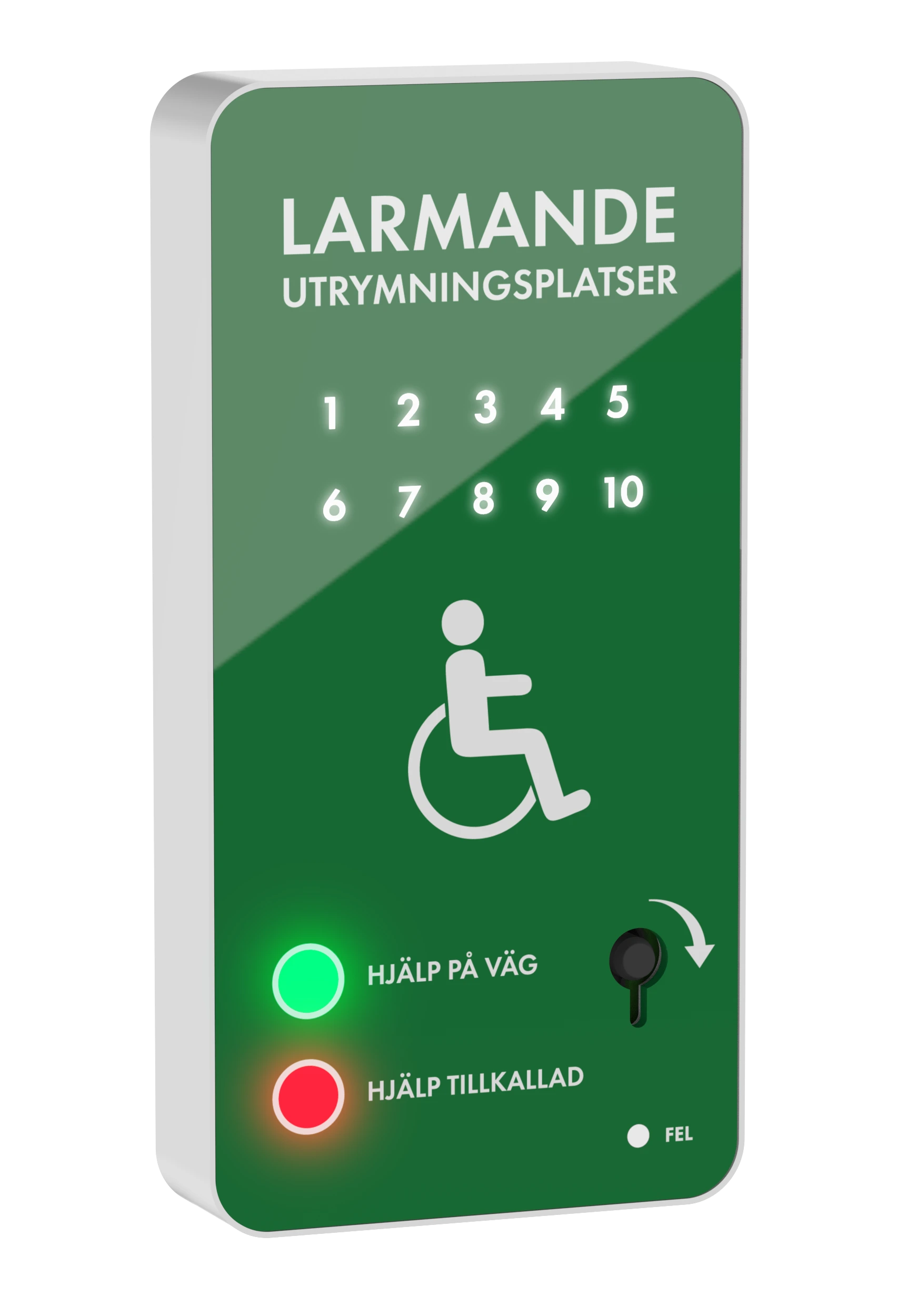

För UP-MIDI-NS och UP-MIDI-LP vid larm och kvitterat läge: addera eventuell last från externt ansluten indikeringslampa eller larmdon.

Rekommenderad kabel

Brandresistent skärmad kabel skall användas vid installation. Lämplig kabel är KAB-EVC-2-2-08-100.
