EVC Nödtelefon Kontrollpanel 4 Linjer

EVC Nödtelefon Kontrollpanel 4 Linjer

EVC Master Station är ett kompakt och driftsäkert tvåvägskommunikationssystem med tal för mindre anläggningar. Centralenheten stöder upp till 4 utrymningsplatser (möjlig utökning till 8) och fungerar med både typ A- och typ B‑enheter för trygg och tydlig nödsamtalskommunikation.

Nyckelfunktioner

• Tvåvägskommunikation med tydligt tal

• Optimerad för mindre objekt med lokala utrymningsplatser

• Kompatibel med både typ A- och typ B-enheter

• EN54‑4‑godkänd strömförsörjning

• Enkel installation utan programmering

• Robust kapsling med säkerhetslucka och brandkårsnyckel

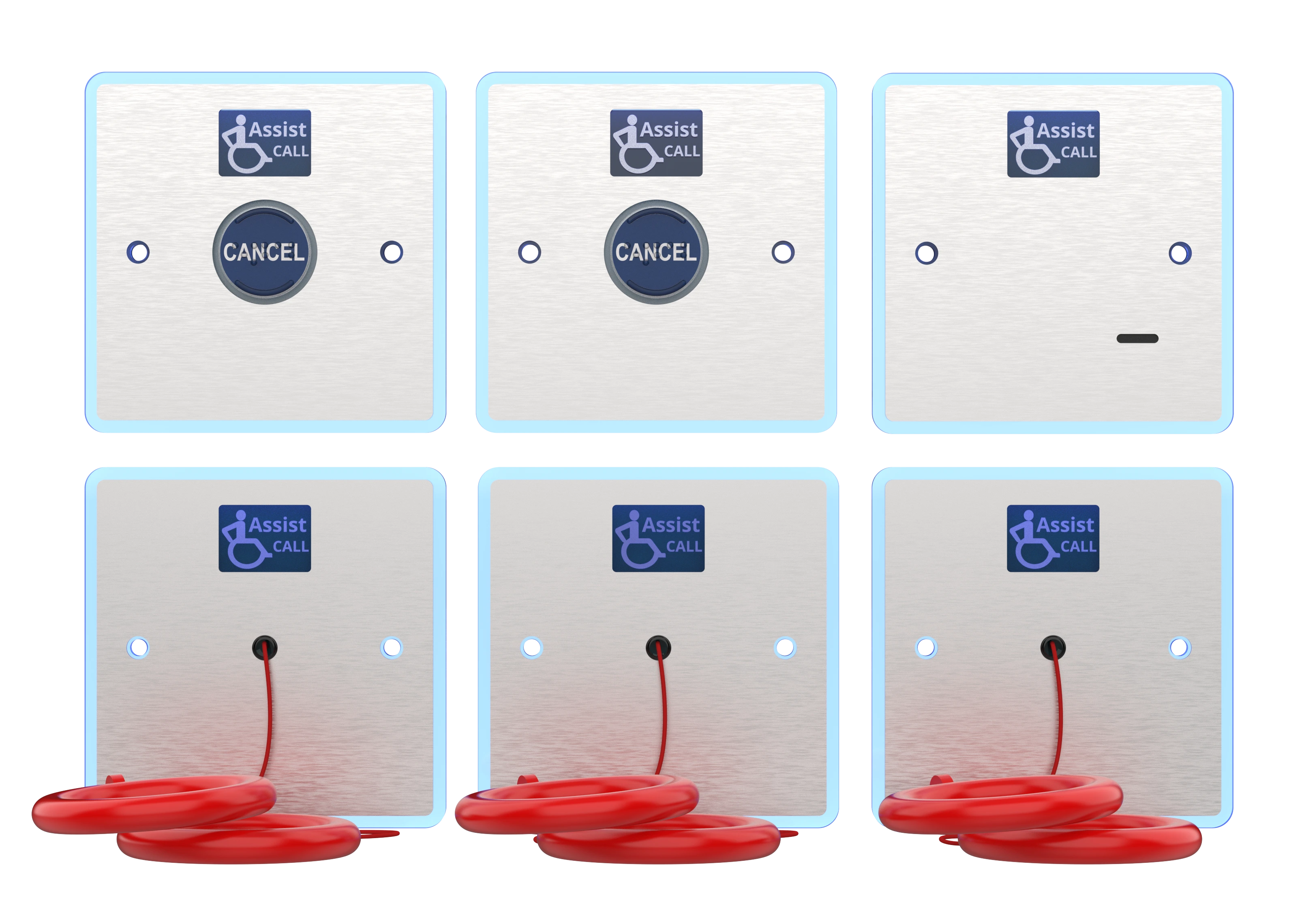

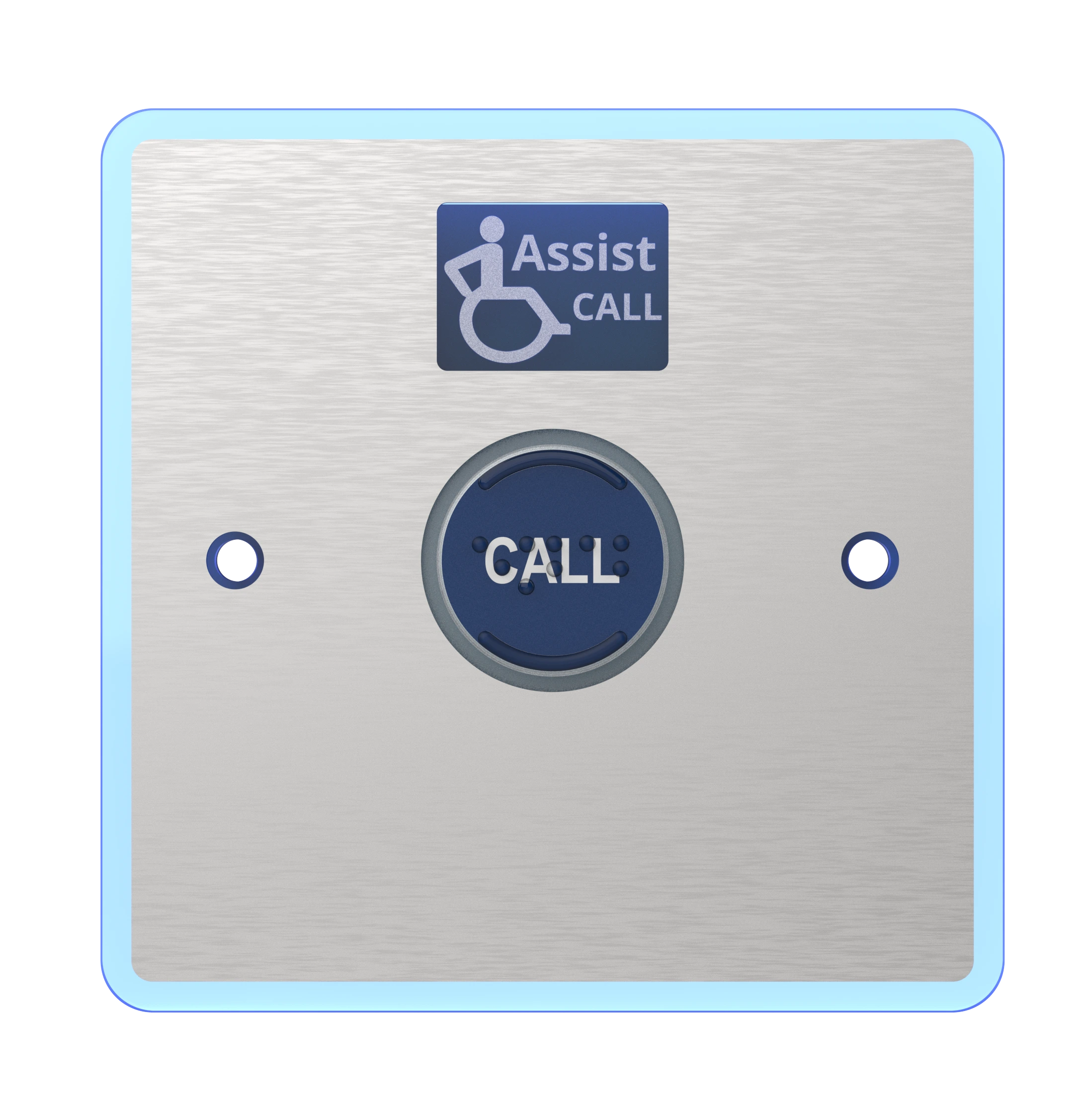

• Stöd för flera assistanslarm

• Hög driftsäkerhet med krav på brandresistent skärmad kabel

Användningsområden och kompatibilitet

Typ A‑enheter används av räddningstjänsten för intern kommunikation, särskilt när traditionell radioutrustning inte fungerar. Typ B‑enheter används av personer som nått en säker utrymningsplats och väntar på assistans. Systemet kan även kompletteras med flera assistanslarm för en flexibel och komplett lösning vid nödsituationer.

Genomtänkt konstruktion

• Telefonlur

• 2 st 2‑linjekort (möjlighet till 4 st)

• EN54‑4‑godkänd strömförsörjning

• Utrymme för backup‑batteri

Höljet är tillverkat av pulverlackerad zintec och har en rökfärgad akrylglaslucka som öppnas med brandkårsnyckel. Enheten kan monteras direkt på vägg eller infällas med tillhörande ram. 20 mm knock‑outs förenklar kabeldragningen.

Installation och driftsättning

• Ingen programmering krävs vid installation

• Ett 10 kΩ EOL‑motstånd monteras i nödstationen

• Tydlig handhavandebeskrivning sitter väl synlig på framsidan

• Maximal kabellängd till en nödstation är 500 meter

Kablage vid installation

För driftsäkerhet, full systemfunktion, giltig garanti och maximal livslängd ska brandresistent skärmad kabel användas vid installation av EVC Master Station. Skärmen ska anslutas i avsedd plint i kontrollpanelen.

Kabelkrav beroende på avstånd

• 0–250 m: 2x1 mm² brandresistent skärmad kabel (KAB‑EVC‑2‑1.0‑100)

• 250–500 m: 2x1,5 mm² brandresistent skärmad kabel (KAB‑EVC‑2‑1.5‑100)

Detta kablage säkerställer korrekt funktion, minimerar störningar och uppfyller drifts- och garantiåtaganden.

Tekniska specifikationer

Viktigt om reservkraftsbatteri

Reservkraftsbatteriet måste vara av hög kvalitet för att batteriövervakningsfunktionen ska fungera korrekt. Vi rekommenderar EVC-ACK-7.
