Indikering 5 Utrymningsplatser

Indikering 5 Utrymningsplatser

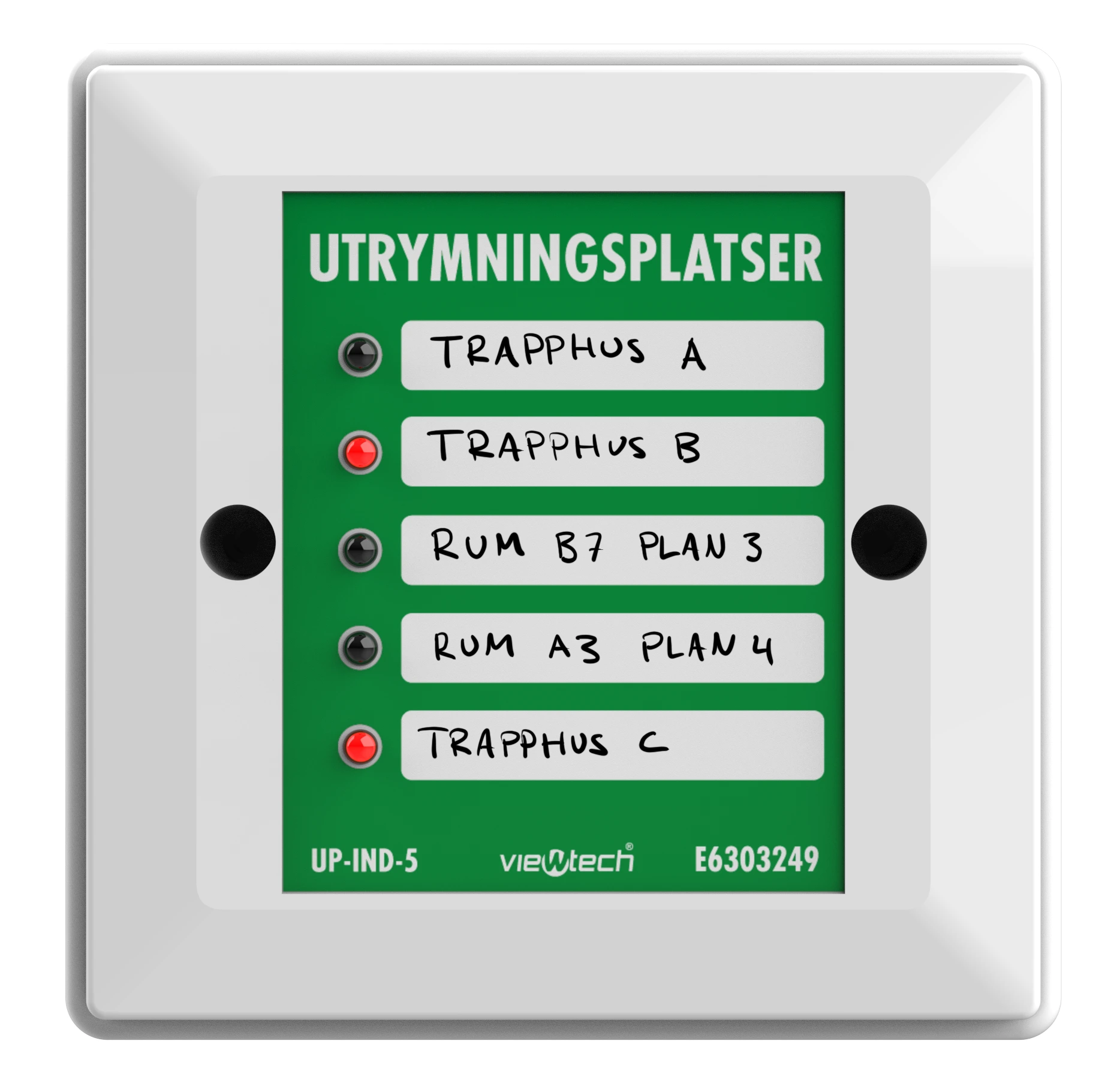

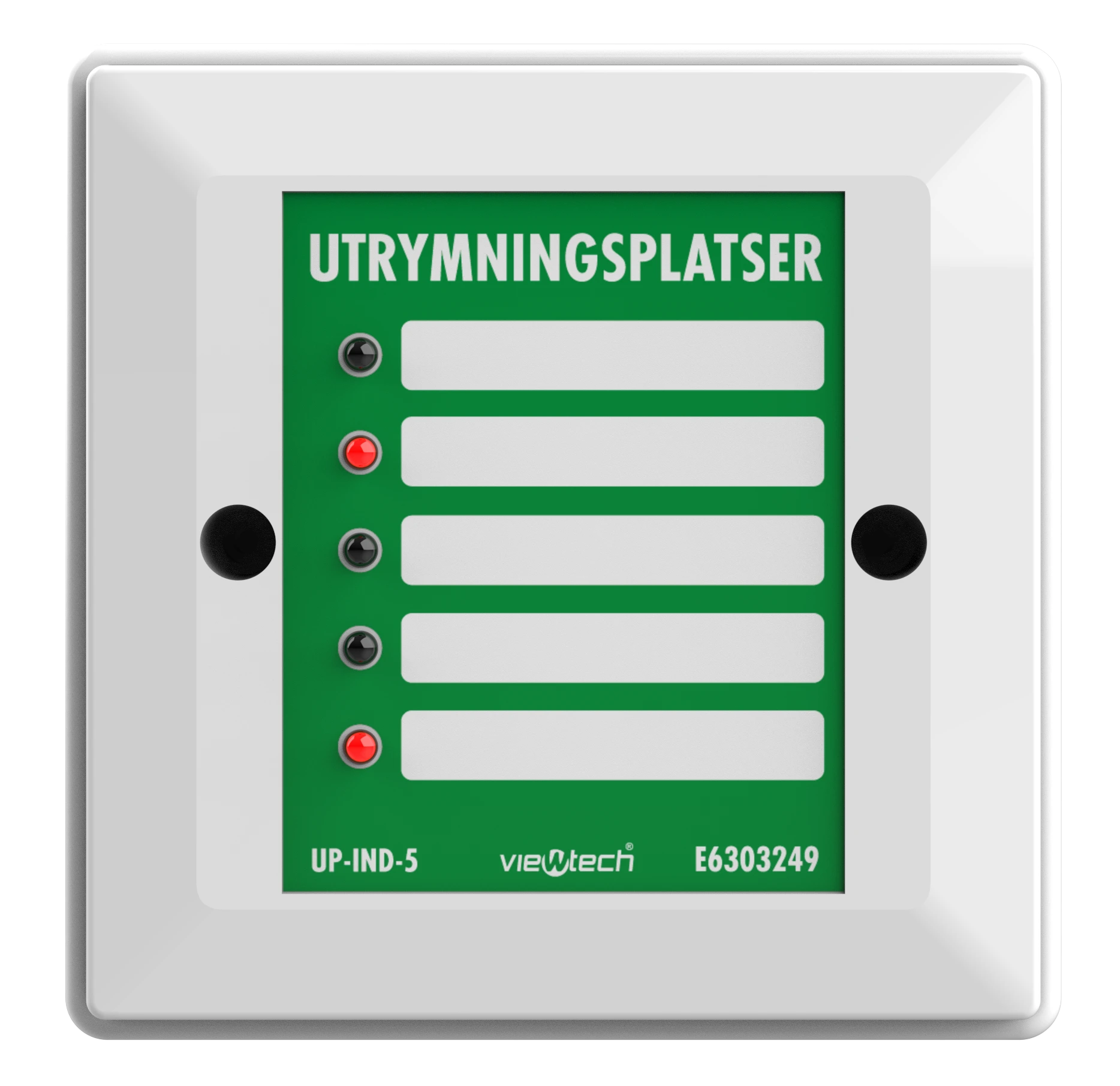

Indikeringstablå för upp till 5 säkra utrymningsplatser med tvåvägskommunikation utan tal. Tydliga LED-indikeringar hjälper räddningstjänsten att snabbt lokalisera från vilka rum larm har aktiverats.

Viktiga egenskaper

• Indikerar upp till 5 separata utrymningsplatser/rum
• Tvåvägskommunikation utan tal
• Tydlig status: lampan ”Hjälp tillkallad” på indikeringsenheten UP-IND samt LED per plats
• Underlättar snabb lokalisering för räddningstjänsten
• Ansluts med brandsäker kabel
• Växlande potentialfri kontakt aktiveras när någon lysdiod tänds
• Drivs med 24 VDC

Så fungerar det

När en nödställd trycker på larmknappen tänds lampan ”Hjälp tillkallad” på indikeringsenheten UP-IND. Samtidigt tänds en LED på denna tablå som visar vilken utrymningsplats/rum som larmat, så att räddningstjänsten omedelbart kan se var insats behövs.

Installation och placering

Enheten placeras vid angreppsvägen tillsammans med kvitteringsenhet och indikeringsenhet i närheten av centralapparat och övrig utrustning för räddningstjänsten.

Anslutning och drift

Tablån ansluts till övriga enheter med brandsäker kabel och drivs med 24 VDC.

Potentialfri kontakt

En växlande, potentialfri kontakt växlar läge när någon av lysdioderna tänds.

Tekniska specifikationer

Tekniska specifikationer för Indikering 5 Utrymningsplatser

Antal utrymningsplatser (st)	upp till 5
Kommunikation	tvåvägskommunikation utan tal
Indikering	”Hjälp tillkallad”-lampa på indikeringsenheten UP-IND och LED per plats
Anslutning	brandsäker kabel
Matningsspänning (VDC)	24
Kontakt	växlande potentialfri kontakt som växlar när någon lysdiod tänds
Placering	vid angreppsväg tillsammans med kvitteringsenhet och indikeringsenhet nära centralapparat och utrustning för räddningstjänsten
