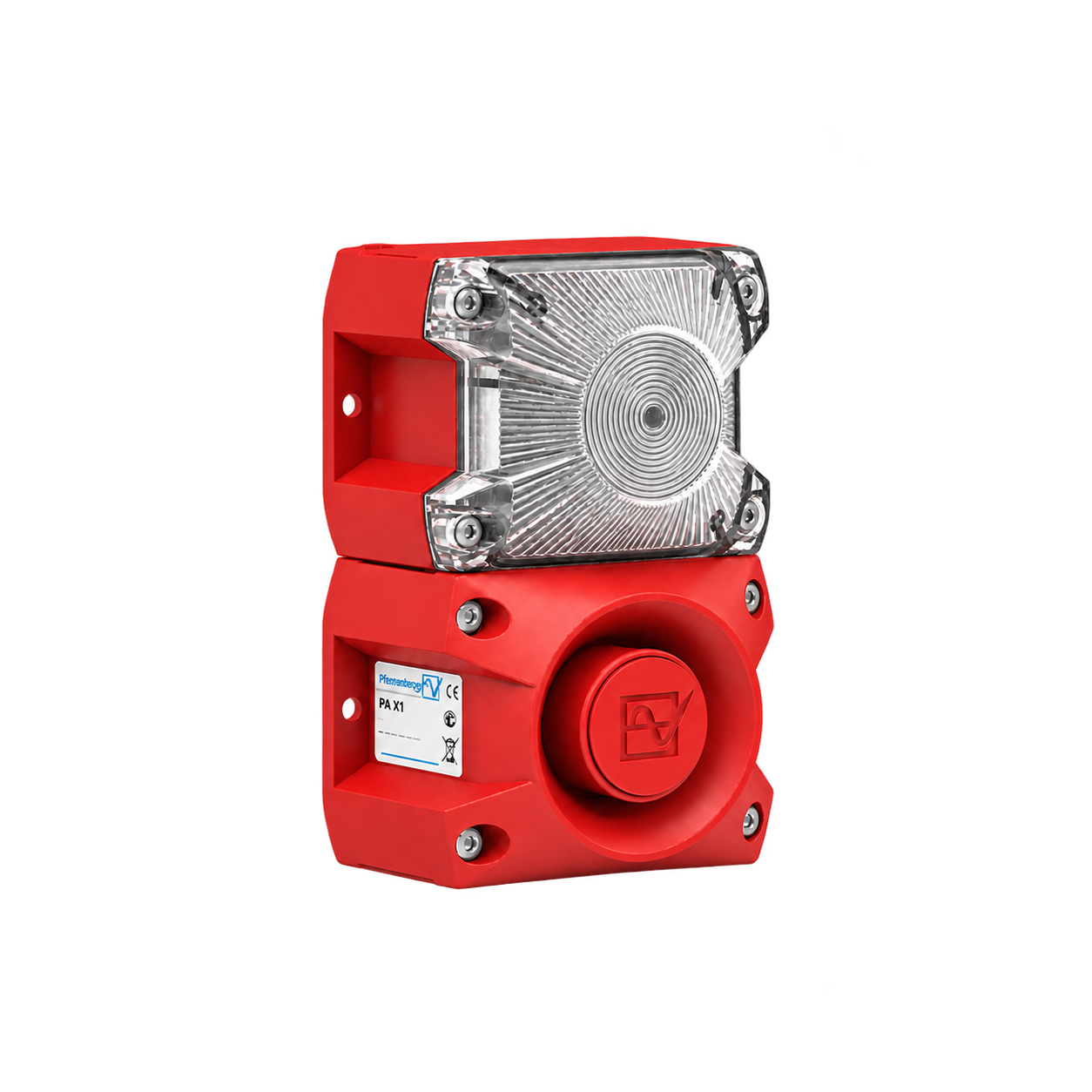

Kombilarmdon vit lins EN54
PA X 1-05 från Pfannenbergs PATROL-serie är ett kompakt och kraftfullt kombinerat larmdon med siren och blixtljus i samma enhet. Med upp till 105 dB(A) och 5 J blixtenergi ger den tydlig akustisk och optisk varning. Passar i industrier, lager och teknikutrymmen där ljud behöver kompletteras med visuell indikering. Pfannenberg
Viktiga egenskaper
- Kombinerat larmdon: siren och blixtljus i en enhet
- Ljudtryck upp till 105 dB(A)
- Blixtenergi 5 J
- 80 larmtoner, varav fyra kan väljas via extern styrning
- Justerbar volym – sänkning upp till 12 dB via potentiometer
- Blixtfrekvens 1 Hz (60 blixtar/minut)
- Kapslingsklass IP66 och slagtålighet IK08
- Temperaturområde −40 till +55 °C
- Siren och blixtljus sammankopplade från fabrik, separat anslutning möjlig
- Tre M20-kabelinföringar på sidorna samt en på baksidan
- Integrerad tätning med genomföringsmembran för kablar 6–13 mm
- 24 VDC-utföranden enligt EN 54-3 och EN 54-23 (gäller särskilt angivna varianter)
Användningsområden
- Industrianläggningar
- Lager och logistikmiljöer
- Teknikutrymmen och serviceutrymmen
Akustisk och optisk signalering
Sirenen har 80 larmtoner; fyra kan väljas via extern styrning för att särskilja larmhändelser. Ljudnivån kan sänkas med upp till 12 dB via inbyggd potentiometer. Blixtljuset levererar 5 J och avger 60 blixtar per minut (1 Hz), vilket ger hög visuell uppmärksamhet även där ljud kan vara svårt att uppfatta.
Robust konstruktion för krävande miljöer
Den slagtåliga kapslingen i PC/ABS har IP66 och IK08. Temperaturområdet från −40 till +55 °C och lins i polykarbonat gör enheten lämplig för tuffa miljöer. Modellen finns med olika kapslings- och linsfärger för att passa anläggningens behov.
Installation och anslutning
Siren och blixtljus är sammankopplade från fabrik för enkel gemensam anslutning, men kan även anslutas separat vid behov. Kapslingen har tre förberedda M20-kabelinföringar på sidorna samt en på baksidan. Integrerad tätning med genomföringsmembran passar kablar med diameter 6–13 mm.
Brandlarmgodkännanden (EN 54)
För brandlarmanläggningar finns 24 VDC-utföranden som är godkända enligt EN 54-3 och EN 54-23 (gäller de särskilt angivna artikelvarianterna). Vid användning enligt EN 54-3 ska volymreglaget stå i maximalt läge. Pfannenberg
Tekniska specifikationer
| Tillverkare | Pfannenberg |
|---|---|
| Modell | PA X 1-05 |
| Serie | PATROL |
| Produkttyp | Kombinerad siren och blixtljus |
| Maximalt ljudtryck (dB(A) vid 1 m) | 105, beroende på vald larmton |
| Ljudtryck med DIN-ton (dB(A)) | 104 |
| Volymjustering (dB) | upp till 12 via potentiometer |
| Larmtoner | 80, varav fyra kan väljas via extern styrning |
| Blixtenergi (J) | 5 |
| Blixtfrekvens (Hz) | 1 |
| Blixtfrekvens (blixtar per minut) | 60 |
| Ljusstyrka (cd) | beroende på linsutförande |
| Matningsspänning (VDC) | 24 (separat utförande) |
| Matningsspänning (VAC) | 115 (separat utförande) |
| Matningsspänning (VAC) | 230 (separat utförande) |
| Driftspänningsområde, 24 VDC (VDC) | 18–30 |
| Driftspänningsområde, 115 VAC (VAC) | 90–135 |
| Nätfrekvens, 115 VAC (Hz) | 50/60 |
| Driftspänningsområde, 230 VAC (VAC) | 187–255 |
| Nätfrekvens, 230 VAC (Hz) | 50/60 |
| Kapslingsklass | IP66 |
| Slagtålighet | IK08 |
| Elektrisk skyddsklass | II |
| Driftstemperatur (°C) | −40 till +55 |
| Kapslingsmaterial | PC/ABS |
| Kapslingsfärg | Röd, ljusgrå eller vit, liknande RAL 3000, RAL 7035 respektive RAL 9003, beroende på utförande |
| Linsmaterial | Polykarbonat |
| Anslutningsplintar (mm²) | upp till 2,5 fintrådig ledare med ändhylsa |
| Mått H × B × D (mm) | 172,4 × 109,5 × 80,6 |
| Vikt (g) | 560 för DC-utförande och 725 för AC-utförande |
| Kabelinföringar M20 (st) | 3 på sidorna |
| Kabelinföring baksida (st) | 1 |
| Kabeldiameter genomföringsmembran (mm) | 6–13 |
| Sammankopplad siren och blixtljus från fabrik | Ja |
| Separat anslutning möjlig | Ja |
| Brandlarmgodkännanden | EN 54-3 och EN 54-23 för specificerade 24 VDC-utföranden |
Spänningsutförande, kapslingsfärg och linsfärg väljs för respektive artikel. Tekniska data enligt tillverkarens datablad och ljudtryckstabell.
