Kvitteringsenhet Utrymningsplats

Kvitteringsenhet Utrymningsplats

Kvitteringsenhet för utrymningsplatser där personer med nedsatt rörelseförmåga ska kunna larma, få tydlig indikering att larm har skickats och se kvittens om att hjälp är på väg. Vid larmmottagningsplatsen visas tydlig indikering från utrymningsplatsen och larmet kan kvitteras med manövernyckel (brandkårsnyckel). Strömförsörjning sker med 24 VDC från utrymningsplatsen eller kvitteringsplatsen. Rekommenderade likriktare är PS-24-1 eller PS-24-1B. Kabelåtgång mellan platserna är 4-tråd. Som alternativ till indikering och larmknapp finns kapslade enheter IP65.

Skyltning och regelkrav

• Speciella utrymningsplatser för rörelsehindrade ska enligt nya regler ha tydlig skyltning.
• Utrymningsplatsen ska förses med larmtryckknapp och larmindikering.

Tydlig larmning och kvittens

• Möjlighet att larma från utrymningsplatsen.

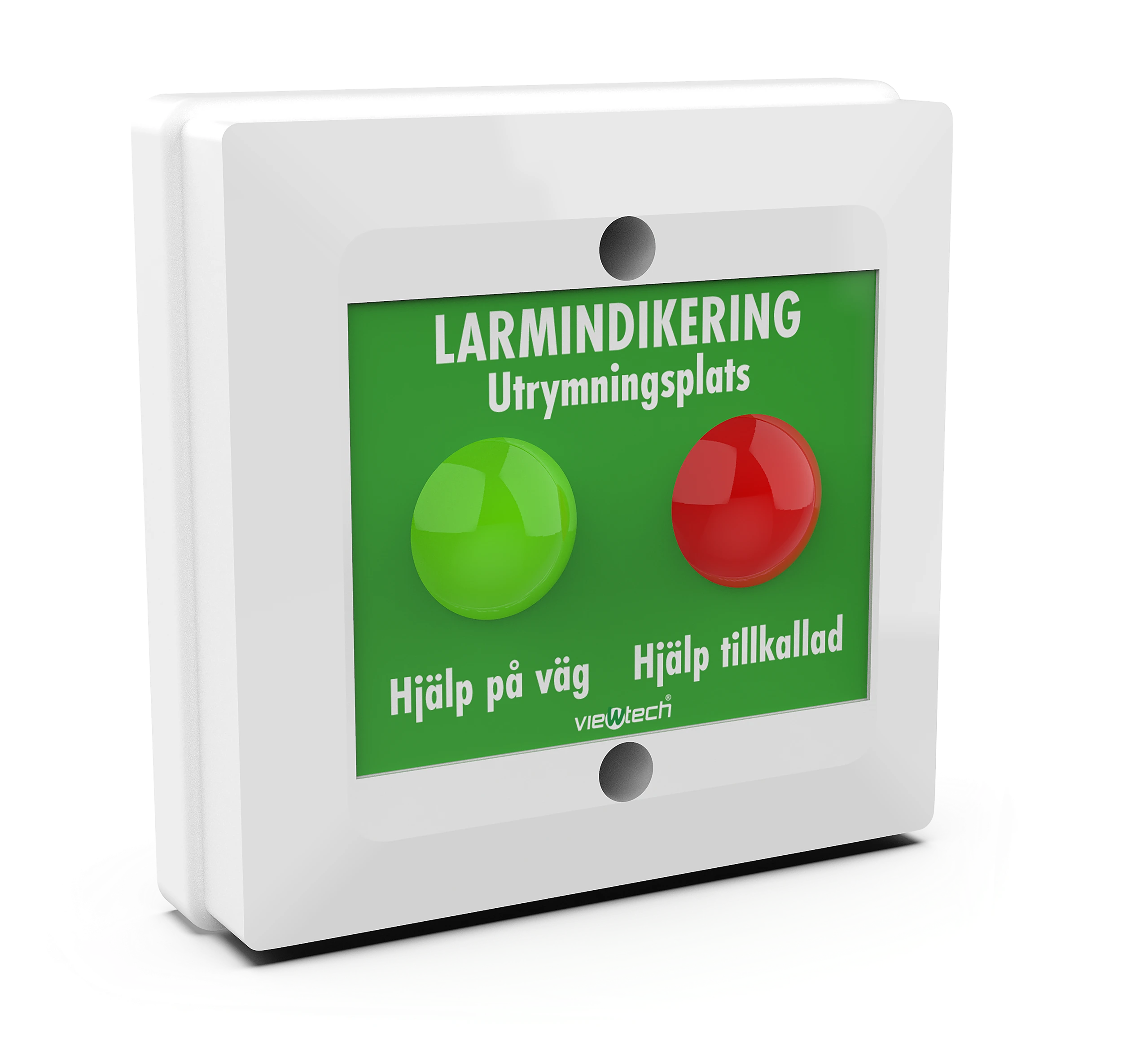

• Visuell indikering att larm har avgivits.
• Kvittens som visar att hjälp är på väg.

Kvittering vid larmmottagningsplats

• Tydlig indikering från utrymningsplatsen visas vid larmmottagningen.

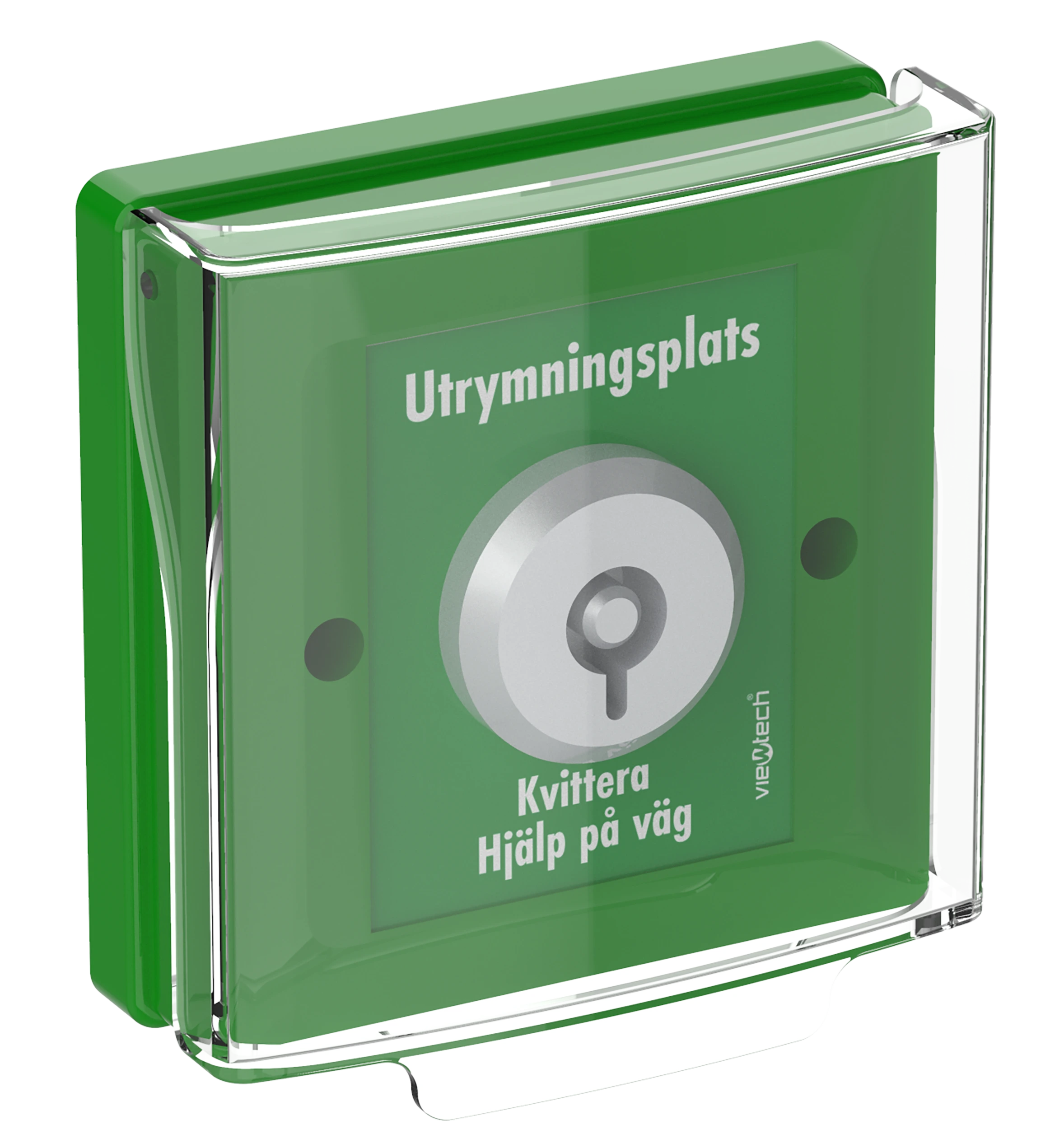

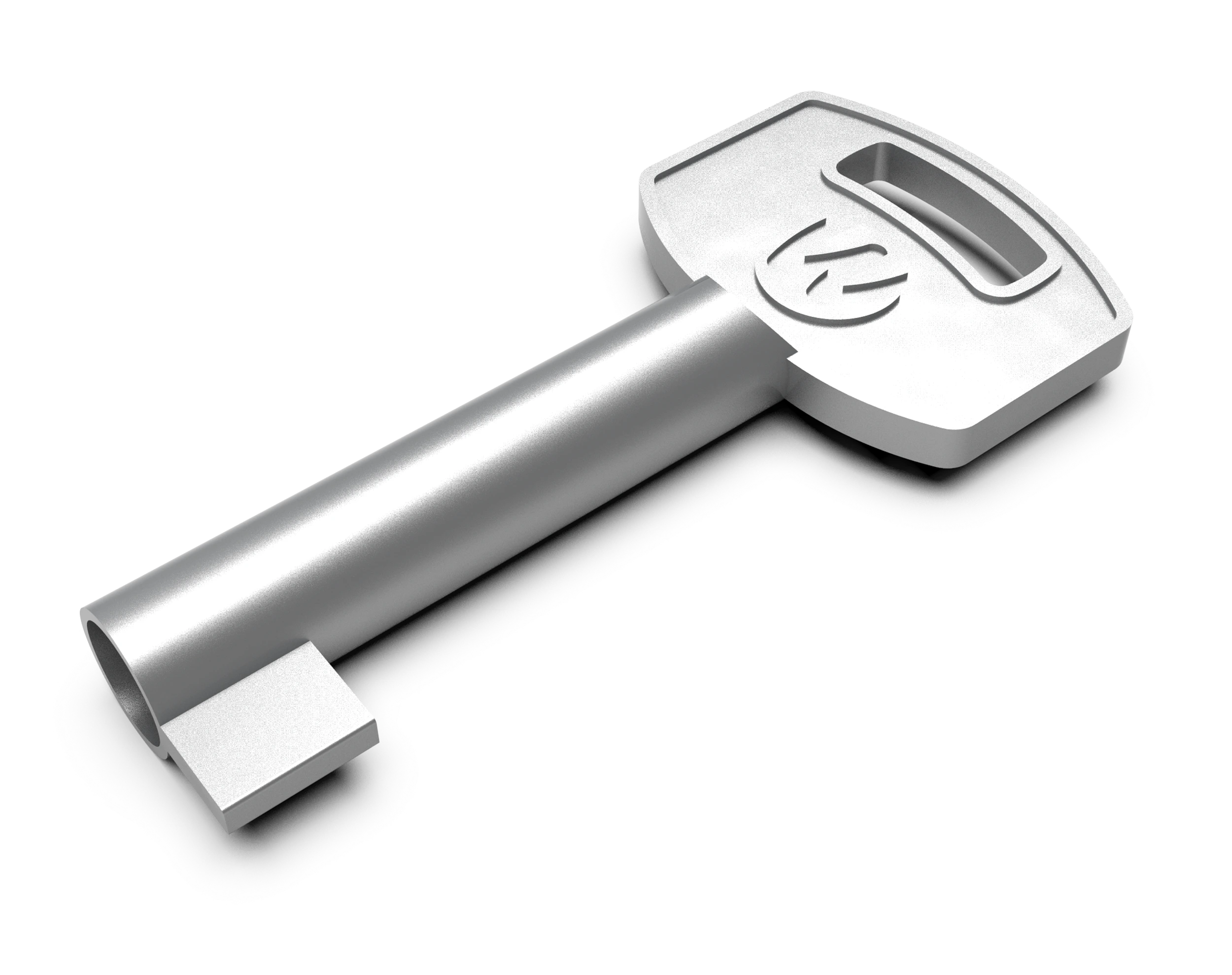

• Kvittering av larm utförs med manövernyckel (brandkårsnyckel) för att bekräfta att hjälp är på väg.

Installation och strömförsörjning

• Spänningsmatning 24 VDC från utrymningsplatsen eller kvitteringsplatsen.
• Rekommenderad likriktare: PS-24-1 eller PS-24-1B (se separat produktblad).
• Kabelåtgång mellan platserna: 4-tråd.

Tekniska specifikationer

Översikt över tekniska data för Kvitteringsenhet Utrymningsplats

Matningsspänning (VDC)	24
Matningspunkt	Utrymningsplatsen eller kvitteringsplatsen
Rekommenderad likriktare	PS-24-1 eller PS-24-1B
Kabelåtgång	4-tråd
Kvittering	Via manövernyckel (brandkårsnyckel) vid larmmottagningsplats
Indikering	Tydlig indikering av larm och kvittens

Tillval och alternativ

• Som alternativ till indikering och larmknapp finns kapslade enheter IP65.
