Nyckelbrytare Vit med relä

Nyckelbrytare vit med relä – NB-3-REL med brandkårslås

NB-3-REL är en nyckelbrytare med brandkårslås som passar alla typer av styrningar, till exempel rökluckor, fläktar, olika starter och utrymningslarm. Enheten har fri växlande kontakt (NO/NC), inbyggd lysdiod samt relä med två fria växlingar som drar vid inkopplad lysdiod. Lysdiod och relä är färdigkopplade till plint för enkel anslutning. Låset sitter i en robust metallkapsling med transparent, lyftbart skyddslock.

Viktigaste egenskaper

• Fri växlande kontakt (NO/NC) för flexibel styrning
• Lysdiod och relä färdigkopplade till plint
• Relä med två fria växlingar drar vid inkopplad lysdiod
• Brandkårslås för säker nyckelstyrning
• Metallkapsling 86×86×61 mm med transparent, lyftbart skyddslock
• Knockouthål 10 mm i botten och övre delen för kabelgenomföring

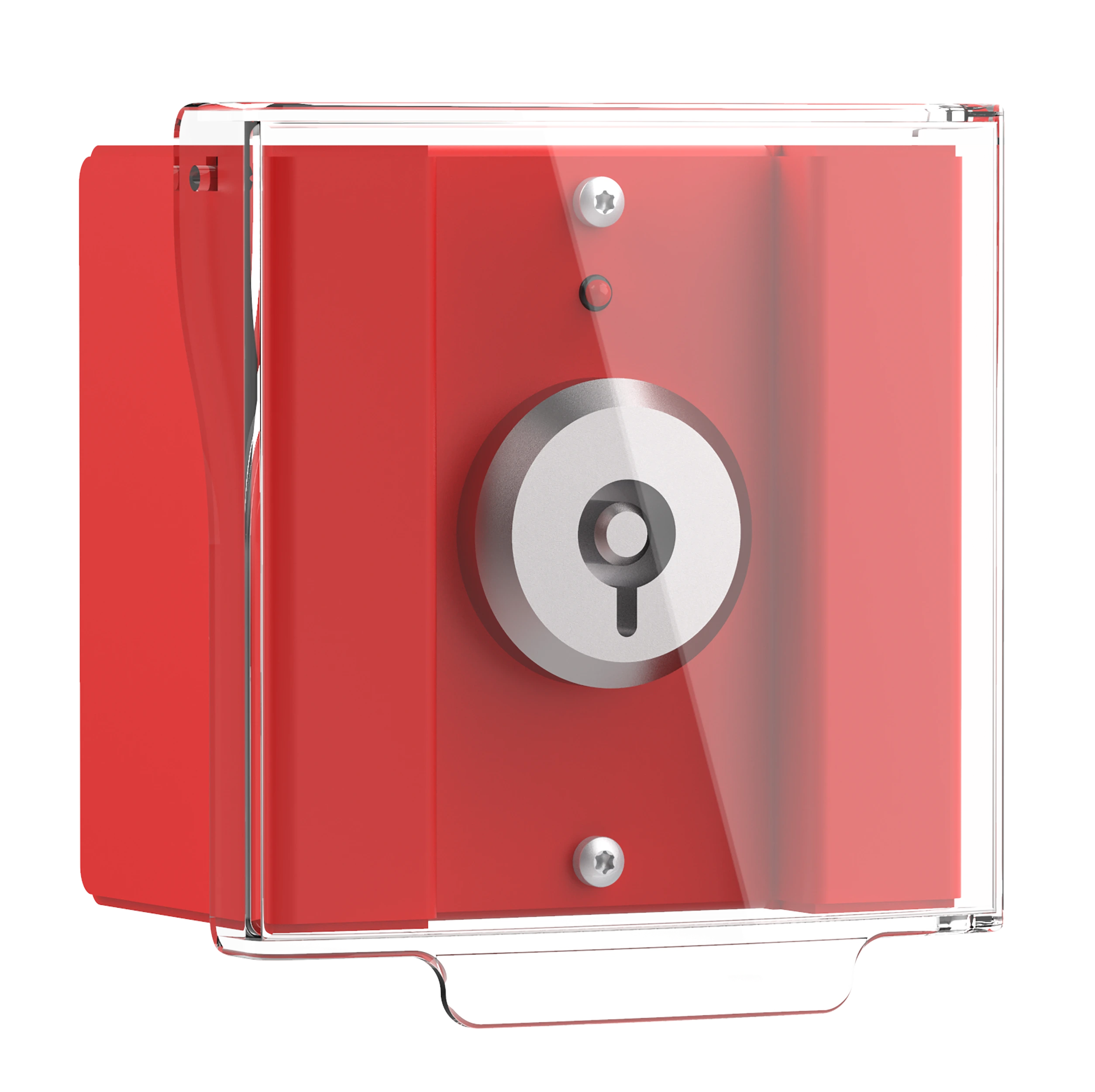

• Finns rödlackerad eller vitlackerad

Typiska användningsområden

• Rökluckor
• Fläktar
• Olika starter
• Utrymningslarm
• Styrning exempelvis till DUC

Funktion och anslutning

• Mikrobrytare och lysdiod matas med 24 VDC.
• Vid inkopplad lysdiod drar även ett relä med två fria växlingar.
• Lysdiod och relä är färdigkopplade till plint.
• Metallkapslad enhet med transparent, lyftbart lock för skydd.

Tekniska specifikationer
