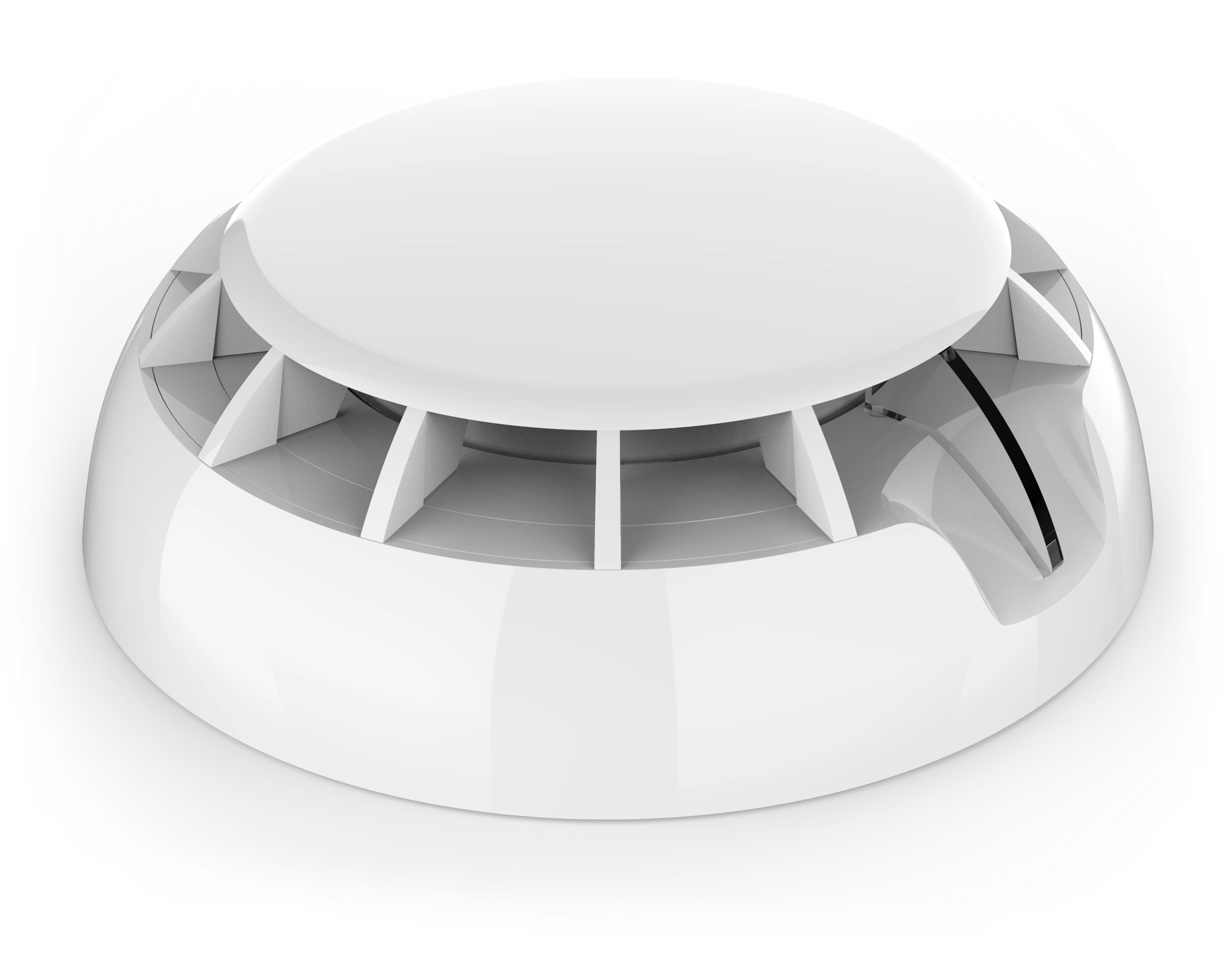

Rökdetektor EN54-7
SM-RD är en optisk rökdetektor av punkttyp för konventionella brandlarmsystem, godkänd enligt EN 54-7.
Passande detektorsockel är SM-S24 och beställs separat.
Lagerstatus
- Centrallager Stockholm – SkåI lager
Art. nr. SM-RDE-nr. 6303000
Rökdetektor EN 54-7 SM-RD – optisk punktrökdetektor för konventionella brandlarmsystem
SM-RD är en optisk rökdetektor av punkttyp för konventionella brandlarmsystem. Detektorn är godkänd enligt EN 54-7, använder digital signalbehandling för tidig detektering av rök och har låg strömförbrukning i normalläge. Passande detektorsockel är SM-S24 och beställs separat.
Artikelinformation
Artikelnummer: SM-RD
E-nummer: 6303000
Viktiga egenskaper
Optisk rökdetektor av punkttyp
För konventionella brandlarmsystem
Godkänd enligt EN 54-7
Digital signalbehandling för tidig rökdetektering
Driftspänning 9–30 V DC
Låg strömförbrukning, mindre än 50 µA i normalläge
Kapslingsklass IP30
Driftstemperatur −35 °C till +60 °C
Utgång för extern indikering
Maximal installationshöjd enligt SBF 110:8: 16 m
Maximal täckningsyta enligt SBF 110:8: 100 m²
Maximalt horisontellt avstånd enligt SBF 110:8: 10 m
Kompatibel med BDC-1A
Passande sockel: SM-S24, beställs separat
De tekniska produktuppgifterna om spänning, strömförbrukning, kapslingsklass och temperatur kommer från tillverkarens datablad.
Tekniska specifikationer
Specifikationer för SM-RD optisk rökdetektor | |
Detektortyp | Optisk rökdetektor av punkttyp |
|---|---|
Systemtyp | Konventionellt brandlarmsystem |
Standard | EN 54-7 |
Driftspänning (VDC) | 9–30 |
Nominell spänning (VDC) | 12/24 |
Strömförbrukning i normalläge (µA) | <50 |
Larmström (mA) med - SM-S24 - SM-S12R | 33mA / 12V; 49mA / 24V; 57mA / 30V 18mA / 9V; 29mA / 12V; 32mA / 15V |
Maximal utgångsström för extern indikering (mA) | 20 |
Kapslingsklass | IP30 |
Driftstemperatur (°C) | −35 till +60 |
Relativ luftfuktighet vid 40 °C (%) | 93 ±3 |
Anslutningsarea (mm²) | 0,4–2,0 |
Mått (mm) | Ø102 × 42 |
Vikt (g) | 160 |
Passande sockel | SM-S24, SM-S12R beställs separat |
Maximal installationshöjd (m) | 16 |
Maximal täckningsyta (m²) | 100 |
Maximalt horisontellt avstånd (m) | 10 |
* Projekteringsvärden enligt SBF 110:8 för rökdetektor av punkttyp.
Installation och projektering
SM-RD monteras tillsammans med detektorsockel SM-S24 och ansluts till ett kompatibelt konventionellt brandlarmsystem.
Vid projektering enligt SBF 110:8 gäller för rökdetektorer av punkttyp:
Maximal installationshöjd: 16 m
Maximal täckningsyta: 100 m² per detektor
Maximalt horisontellt avstånd till närmaste detektor: 10 m
Detektorns antal och placering ska anpassas efter det övervakade områdets utformning och övriga tillämpliga projekteringskrav.
Tillbehör och kompatibilitet

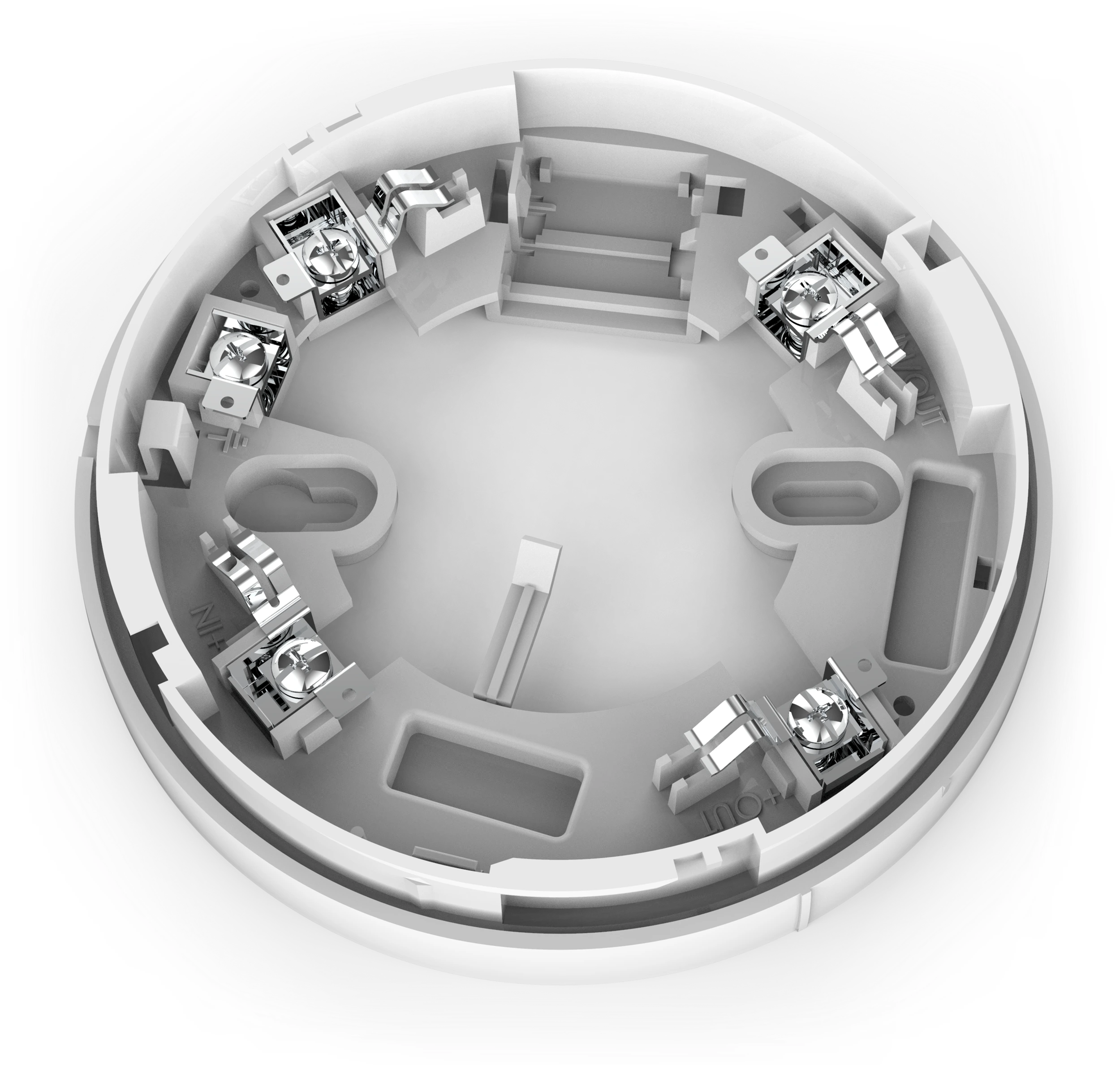

SM-S24 – detektorsockel (beställs separat)
BDC-1A – branddörrstängningscentral, kompatibel med SM-RD
