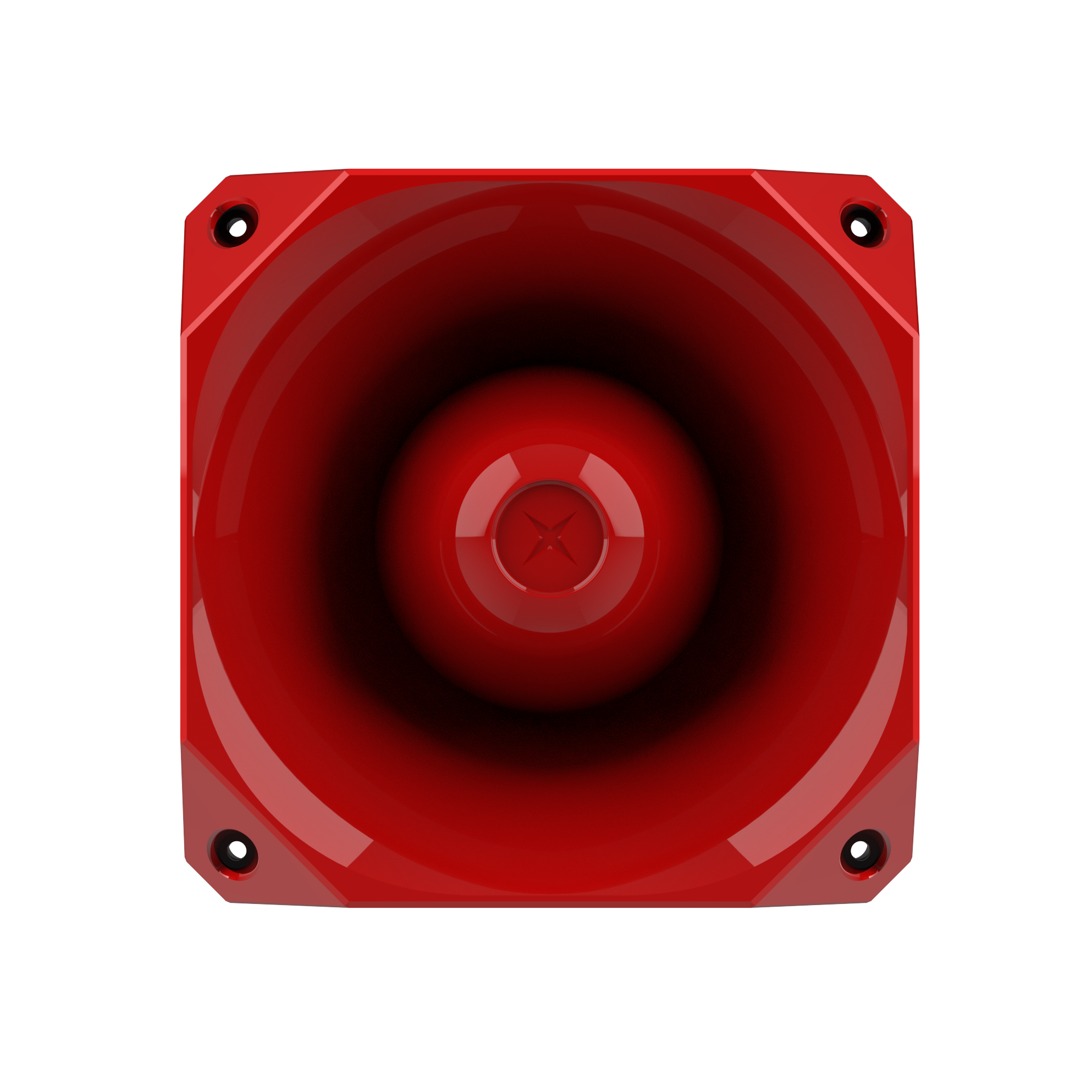

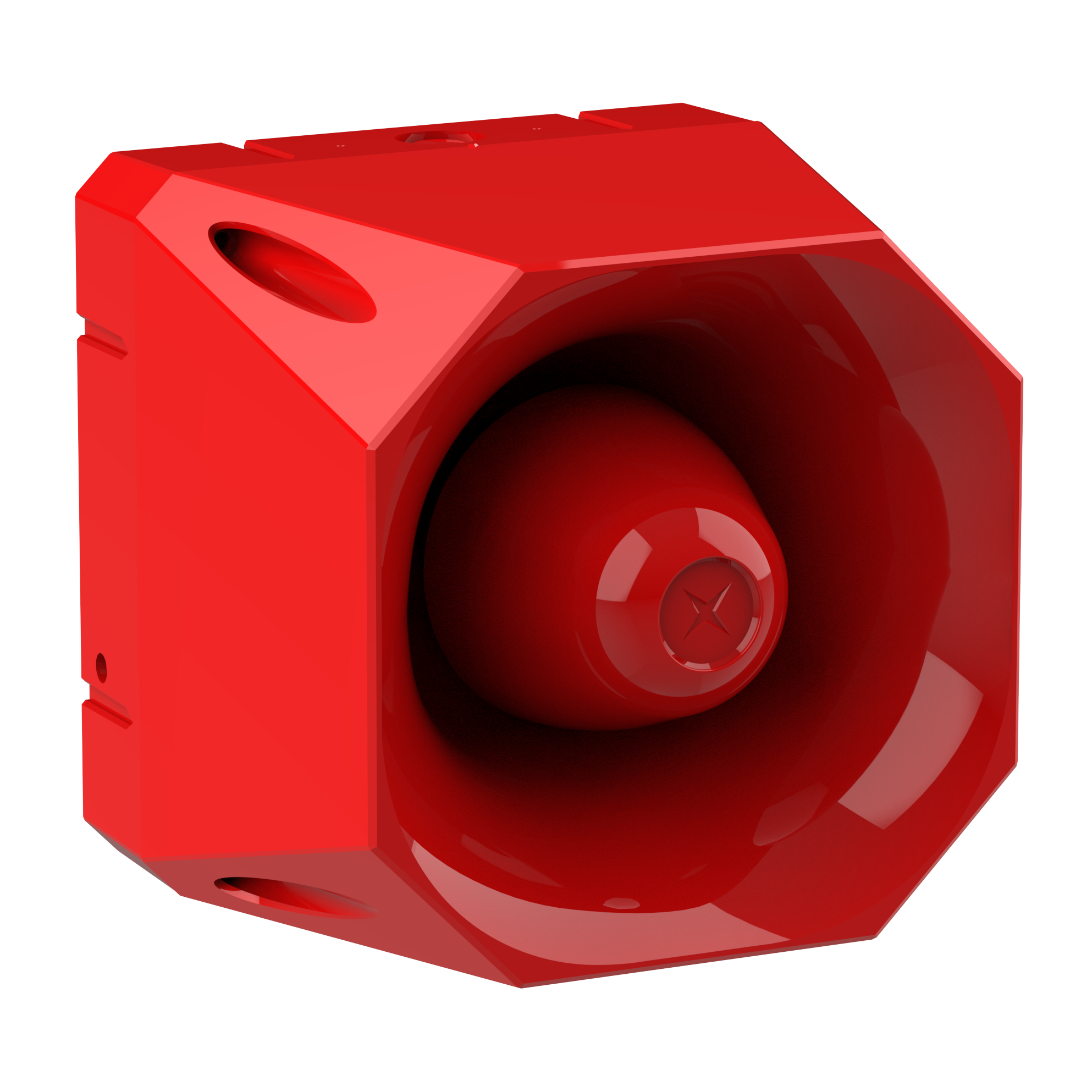

Siren Asserta Maxi 120 dB – 24 VDC Röd EN54-3 IP66
EATON Asserta Maxi är ett kraftfullt akustiskt larmdon för brandlarm och industriell varningssignalering i bullriga och krävande miljöer. Med upp till 120 dB(A), 42 valbara larmtoner och tre larmsteg levererar den flexibel och tydlig signalering i en robust kapsling med kapslingsklass IP66. Eaton
Översikt
Artikel 7011124FUL-0012X har röd kapsling och nominell matningsspänning 24 V DC. Utförandet är en ren siren utan integrerat blixtljus eller talade meddelanden, avsedd för anslutning som ett konventionellt, icke adresserbart larmdon. Eaton
Nyckelfunktioner
- Upp till 120 dB(A) ljudnivå vid 1 meter (ton A3)
- 42 valbara larmtoner och tre larmsteg
- Justerbar volym och inställbar tidsbegränsning 5–40 minuter eller utan tidsbegränsning
- Kapslingsklass IP66 och flamskyddad ABS-plast
- Temperaturområde −25 till +70 °C
- Konventionell, icke adresserbar anslutning
- Stöd för övervakning med omvänd polaritet (DC)
- För brandlarm enligt EN 54-3 (typ B) med specificerade certifierade toner
Kraftfull signalering för bullriga miljöer
Asserta Maxi är utvecklad för installationer där hög bakgrundsnivå ställer krav på larmdonets ljudstyrka. Den lämpar sig för industriella miljöer där akustisk varning behöver kombineras med en tålig konstruktion. Eaton
För ton A3 anger tillverkaren 120 dB(A) vid 1 meter och 24 V DC, med typisk strömförbrukning 450 mA. Ljudnivån avser mätning längs sirenens huvudaxel och kan variera mellan olika toner och mätförhållanden. Eaton
Anpassningsbar signalering med tre larmsteg
Med 42 valbara toner och tre larmsteg kan olika signaler användas för att skilja mellan exempelvis förvarning, larm och utrymning. Det ger möjlighet att anpassa signaleringen efter anläggningens funktioner och rutiner. Eaton
- Toner för larmsteg 1 och 2 väljs separat via interna DIP-omkopplare
- Larmsteg 3:s ton bestäms av vald förstastegston enligt tillverkarens tontabell
- Larmstegen aktiveras via separata anslutningar
Justerbar ljudnivå och tidsbegränsning
Ljudnivån justeras med intern volymkontroll. Sirenen har även inställbar tidsbegränsning på 5–40 minuter, alternativt drift utan tidsbegränsning, för tillämpningar där larmtiden ska kunna begränsas. Eaton
Robust kapsling för krävande miljöer
Kapslingen är tillverkad av flamskyddad ABS-plast och har kapslingsklass IP66. Temperaturområdet −25 till +70 °C möjliggör användning i miljöer med stora temperaturvariationer. Konstruktionen är anpassad för industriella installationer där skydd mot damm och vatten är viktigt. Asserta Maxi är avsedd för områden utan explosionsrisk och ska inte förväxlas med explosionsskyddade larmdon. Eaton
Praktisk installation och anslutning
- Bakstycket monteras på vägg med fyra infästningspunkter
- Kabelgenomföringar placeras på över- eller undersidan
- Efter inkoppling monteras sirendelen på bakstycket
- Genomföringarna ska utföras så att kapslingens täthet bibehålls
- DC-utförandet stöder övervakning med omvänd polaritet
För brandlarm enligt EN 54-3
- Utförandet AS/S/24/120 omfattas av EN 54-3-certifiering som typ B-larmdon
- CPR-certifikat: 2831-CPR-F4223
- Certifieringen omfattar sex toner: A3, A7, A8, A14, A29 och A30
- Vid brandlarmsanvändning ska tonval och installation följa de certifierade förutsättningarna
- Prestandadeklaration: DoP0046
Tekniska specifikationer
| Tillverkare | EATON / Fulleon |
|---|---|
| Produkttyp | Akustiskt larmdon / industrisiren |
| Modell | Asserta Maxi Sounder |
| Modellbeteckning | AS/S/24/120/R |
| Tillverkarens artikelnummer | 7011124FUL-0012X |
| EAN | 4015081800674 |
| Systemtyp | Konventionell, icke adresserbar |
| Utförande | Siren utan blixtljus eller talade meddelanden |
| Nominell matningsspänning (VDC) | 24 |
| Driftspänningsområde (VDC) | 18–30 |
| Ljudnivå vid 1 m, ton A3 (dB(A)) | 120 |
| Mätförhållanden för ljudnivå | Mätning längs huvudaxeln; värden varierar mellan toner och förhållanden |
| Typisk strömförbrukning, ton A3 (mA) | 450 |
| Volyminställning | Justerbar via intern volymkontroll |
| Toninställning | Interna DIP-omkopplare |
| Antal larmtoner | 42 |
| Antal larmsteg | 3 |
| Tidsbegränsning (minuter) | 5, 10, 15, 20, 25, 30 eller 40; alternativt utan tidsbegränsning |
| Övervakning | Stöd för övervakning med omvänd polaritet |
| Kapslingsklass | IP66, tillverkardeklarerat |
| Kapslingsmaterial | Flamskyddad ABS-plast |
| Kapslingsfärg | Röd |
| Omgivningstemperatur (°C) | −25 till +70 |
| Relativ luftfuktighet (%) | Upp till 95, icke kondenserande |
| Kabelinföring | M20 |
| Anslutningsbar ledararea (mm²) | 0,28–2,5 |
| Mått B × H × D (mm) | 168 × 168 × 155 |
| Vikt (kg) | 1,6 |
| Produktstandard | EN 54-3, typ B, för specificerade toner |
| EN 54-3-certifierade toner | A3, A7, A8, A14, A29 och A30 |
| CPR-certifikat | 2831-CPR-F4223 |
| Prestandadeklaration | DoP0046 |
Tekniska uppgifter enligt Eatons artikelspecifikation, produktdatablad, installationsanvisning, CPR-certifikat och prestandadeklaration. Eaton
Vid dimensionering av brandlarm ska tillverkarens EN 54-3-mätdata användas. IP66 är tillverkardeklarerat; installationsanvisningen anger IP33C inom EN 54-certifieringen.
