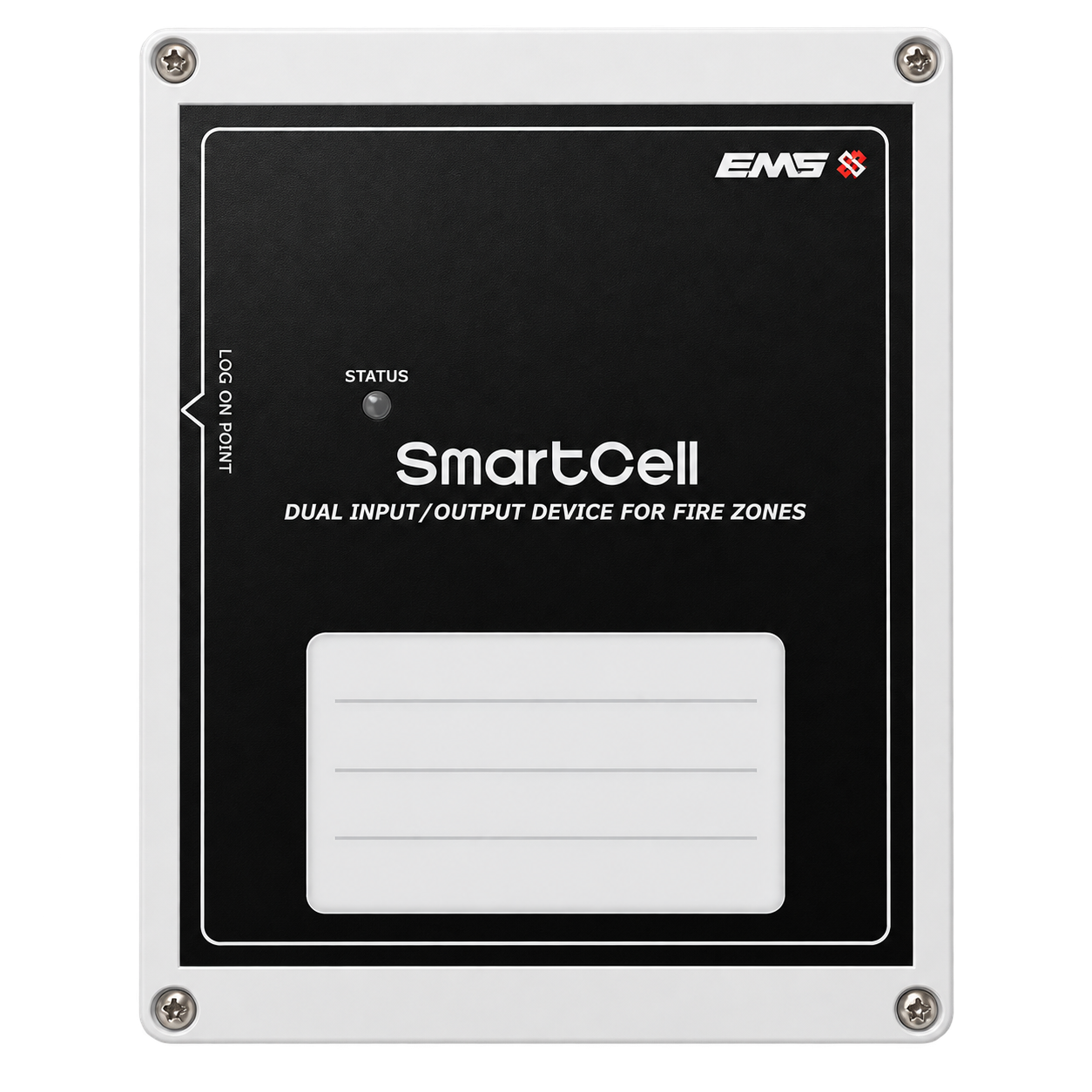

SmartCell I/O Modul

Nyckelfunktioner i korthet

• Två resistansövervakade ingångar och två potentialfria utgångar
• Dubbelriktad trådlös kommunikation på 868 MHz
• Individuell adressering i SmartCell-centralen
• Snabb installation som minimerar kabeldragning
• Kompatibel med SmartCell och Excellence Gateway
• CE-märkt och CPR-certifierad enligt EN 54-13, EN 54-18 och EN 54-25

Trådlös integration av externa funktioner

SC-41-0200-0001-99 fungerar som gränssnitt mellan SmartCell-systemet och externa enheter. De två övervakade ingångarna tar in externa signaler i systemet, medan de två potentialfria utgångarna gör att brandlarmsystemet kan aktivera eller styra anslutna funktioner.

Eftersom kommunikationen sker trådlöst kan modulen placeras där den gör mest nytta utan att dra en kommunikationsslinga tillbaka till centralutrustningen.

Typiska användningsfall

• Komplettering av befintliga byggnader
• Installation i miljöer där kabeldragning är komplicerad
• Projekt där installationstiden behöver minimeras

Två övervakade ingångar

Modulen har två resistansövervakade ingångar för säker överföring av status från externa kretsar till brandlarmsystemet. Varje modul adresseras individuellt i SmartCell-centralen för tydlig identifiering vid driftsättning, felsökning och service.

Två potentialfria reläutgångar

SC-41-0200-0001-99 erbjuder två potentialfria utgångar som möjliggör flexibel styrning av externa system och brandrelaterade funktioner. Varje utgång är dimensionerad för upp till 1 A vid 30 V DC.

Dubbelriktad trådlös kommunikation på 868 MHz

Kommunikationen med SmartCell-systemet sker dubbelriktat på 868 MHz, vilket gör modulen till en integrerad del av SmartCells trådlösa systemarkitektur och minskar behovet av kabeldragning jämfört med traditionella lösningar.

Enkel installation och individuell adressering

Modulen är avsedd för väggmontage och har måtten 150 × 200 × 55 mm. Den individuella adresseringen i SmartCell-centralen ger tydlig kontroll och spårbarhet av anslutna funktioner. Trådlös kommunikation bidrar till kortare installationstid och färre ingrepp i färdigställda lokaler.

Batteridriven konstruktion

I/O-modulen drivs av tre ER14505M 3,6 V litium-tionylkloridbatterier, vilket gör den oberoende av lokal nätmatning för radion och elektroniken. Följ alltid tillverkarens anvisningar vid installation och batteribyte.

Certifieringar och standarder

Utvecklad för professionella brandlarmsinstallationer, CE-märkt och CPR-certifierad. Uppfyller relevanta delar av EN 54-serien:

• EN 54-13 – kompatibilitets- och anslutningsbedömning av systemkomponenter
• EN 54-18 – in-/utgångsenheter för branddetekterings- och brandlarmsystem
• EN 54-25 – komponenter som använder radiolänkar

Fördelar med SmartCell SC-41-0200-0001-99

• Trådlös I/O-modul för SmartCell brandlarmsystem
• Två resistansövervakade ingångar och två potentialfria utgångar
• Utgångskapacitet upp till 1 A vid 30 V DC
• Dubbelriktad radiokommunikation på 868 MHz
• Individuell adressering i SmartCell-centralen
• Snabb, flexibel installation som minskar kabeldragning
• Väggmonterad konstruktion
• Kompatibel med SmartCell och Excellence Gateway
• CE-märkt och CPR-certifierad
• Uppfyller EN 54-13, EN 54-18 och EN 54-25

Tekniska specifikationer

SmartCell I/O-modul för flexibla brandlarmsinstallationer

SmartCell SC-41-0200-0001-99 är ett effektivt gränssnitt när externa signaler och styrfunktioner ska integreras i ett trådlöst brandlarmsystem. Kombinationen av övervakade ingångar, potentialfria utgångar och dubbelriktad radiokommunikation gör den idealisk vid kompletteringar, ombyggnationer och projekt där kabeldragning annars skulle kräva omfattande arbete.

Vanliga frågor om SmartCell I/O-modul

Hur många ingångar har SC-41-0200-0001-99?

Modulen har två resistansövervakade ingångar för anslutning och övervakning av externa kretsar.

Hur många utgångar finns på modulen?

SC-41-0200-0001-99 har två potentialfria utgångar. Varje utgång är specificerad för maximalt 1 A vid 30 V DC.

Är I/O-modulen trådlös?

Ja. Kommunikationen med SmartCell-systemet sker dubbelriktat via radio på 868 MHz.

Är modulen individuellt adresserbar?

Ja. Enheten får en individuell adress i SmartCell-centralen och kan identifieras och hanteras separat i systemet.

Vilka standarder uppfyller produkten?

SC-41-0200-0001-99 är specificerad enligt EN 54-13, EN 54-18 och EN 54-25 samt är CE-märkt och CPR-certifierad.

Kan SC-41-0200-0001-99 användas utomhus?

Produkten är avsedd för inomhusbruk. Drifttemperaturen är -10 till +55 °C och maximal relativ luftfuktighet är 95 % icke-kondenserande.
