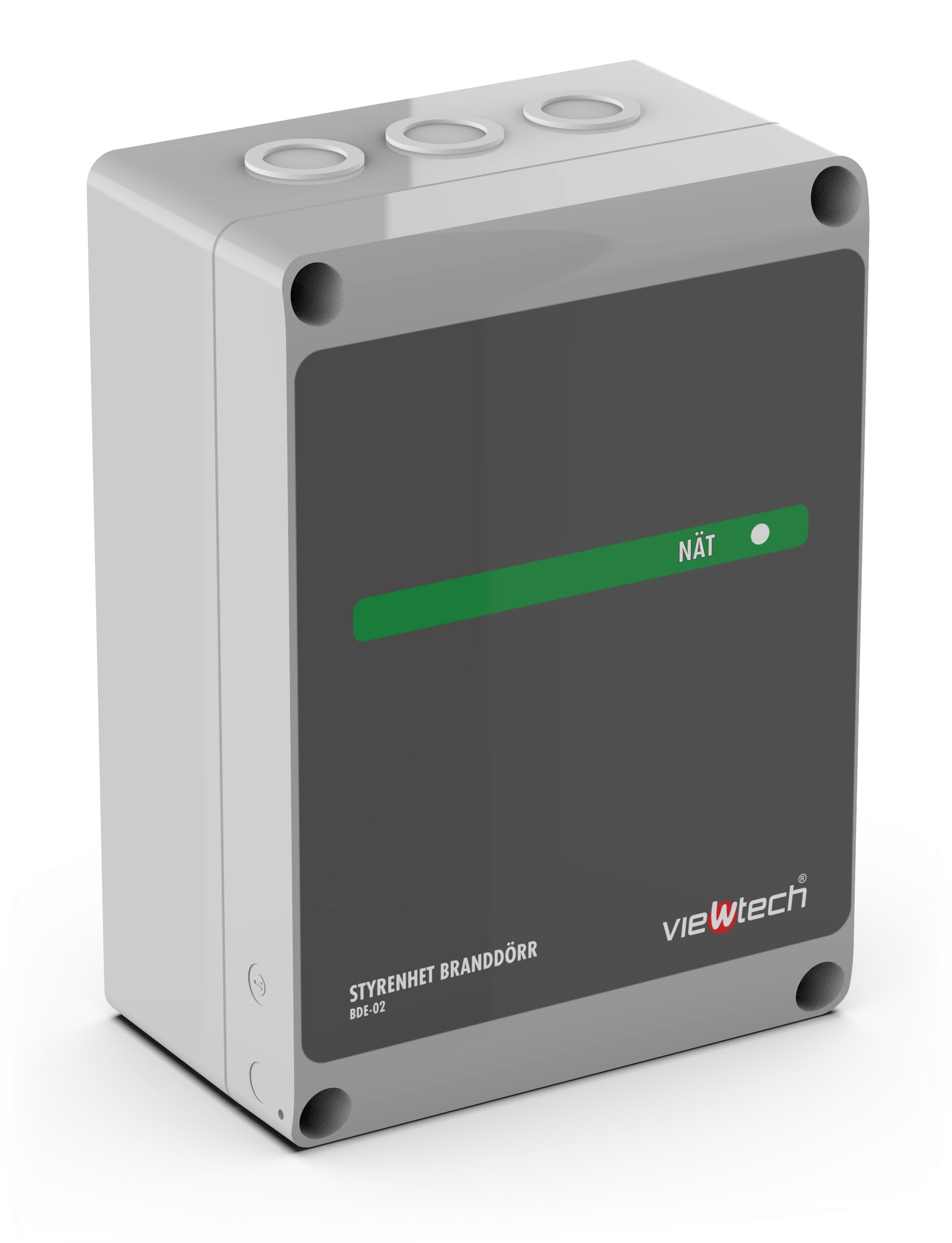

STYRENHET BRANDDÖRR
Styrenheten används för anslutning av magnetuppställda dörrar eller luckor som styrs från en brandlarmcentral. En högohmig ingång via övervakad ledning möjliggör start från brandlarmcentral. Enheten har fyra utgångar, varav en är fördröjd för dubbeldörrar. Matning sker med 230 V och den avsäkrade utspänningen är 24 V/1,5 A. Inkoppling sker mot plint med max 1,5 kvmm. Aggregatet är skyddat mot kortslutning och överbelastning.
Funktion och användning
- Styr magnetuppställda dörrar och luckor från brandlarmcentral.
- Högohmig, övervakad ingång för säker aktivering.
- Fyra utgångar för flexibel styrning, varav en fördröjd för dubbeldörrar.
Fördelar
- Driftsäker design med avsäkrad utspänning.
- Skydd mot kortslutning och överbelastning.
- Enkel installation via plintanslutning.
Installation och anslutning
- Matning 230 V.
- Utspänning 24 V, 1,5 A (avsäkrad).
- Inkoppling mot plint med max 1,5 kvmm ledararea.
Tekniska specifikationer
| Användningsområde | Magnetuppställda dörrar och luckor styrda från brandlarmcentral |
|---|---|
| Ingång | Högohmig; start via övervakad ledning från brandlarmcentral |
| Antal utgångar (st) | 4 |
| Fördröjd utgång (st) | 1 (för dubbeldörrar) |
| Matningsspänning (V) | 230 |
| Utspänning (V) | 24 |
| Max utström (A) | 1,5 |
| Anslutning | Plint |
| Max ledararea (kvmm) | 1,5 |
| Skydd | Kortslutnings- och överbelastningsskydd; avsäkrad utspänning |
