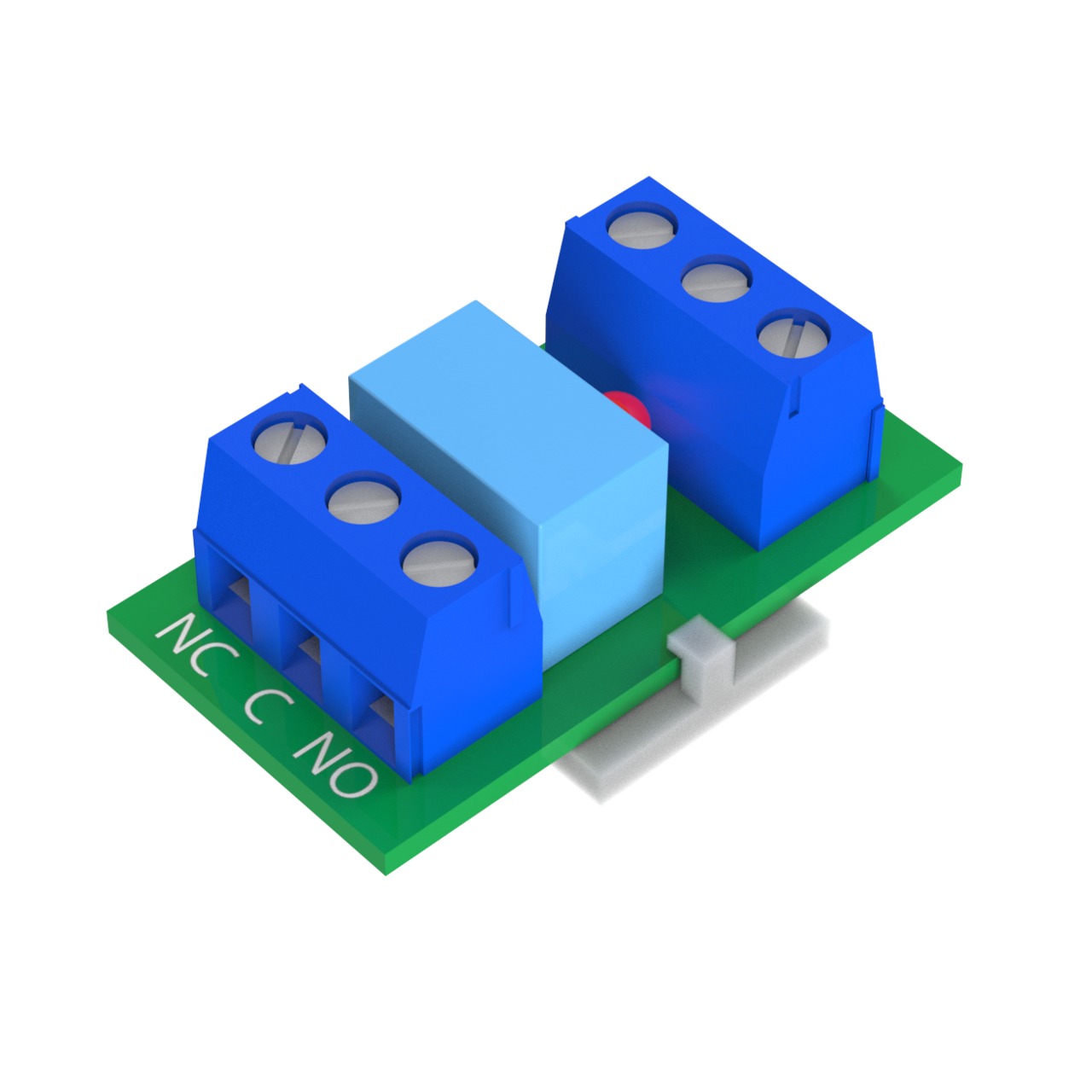

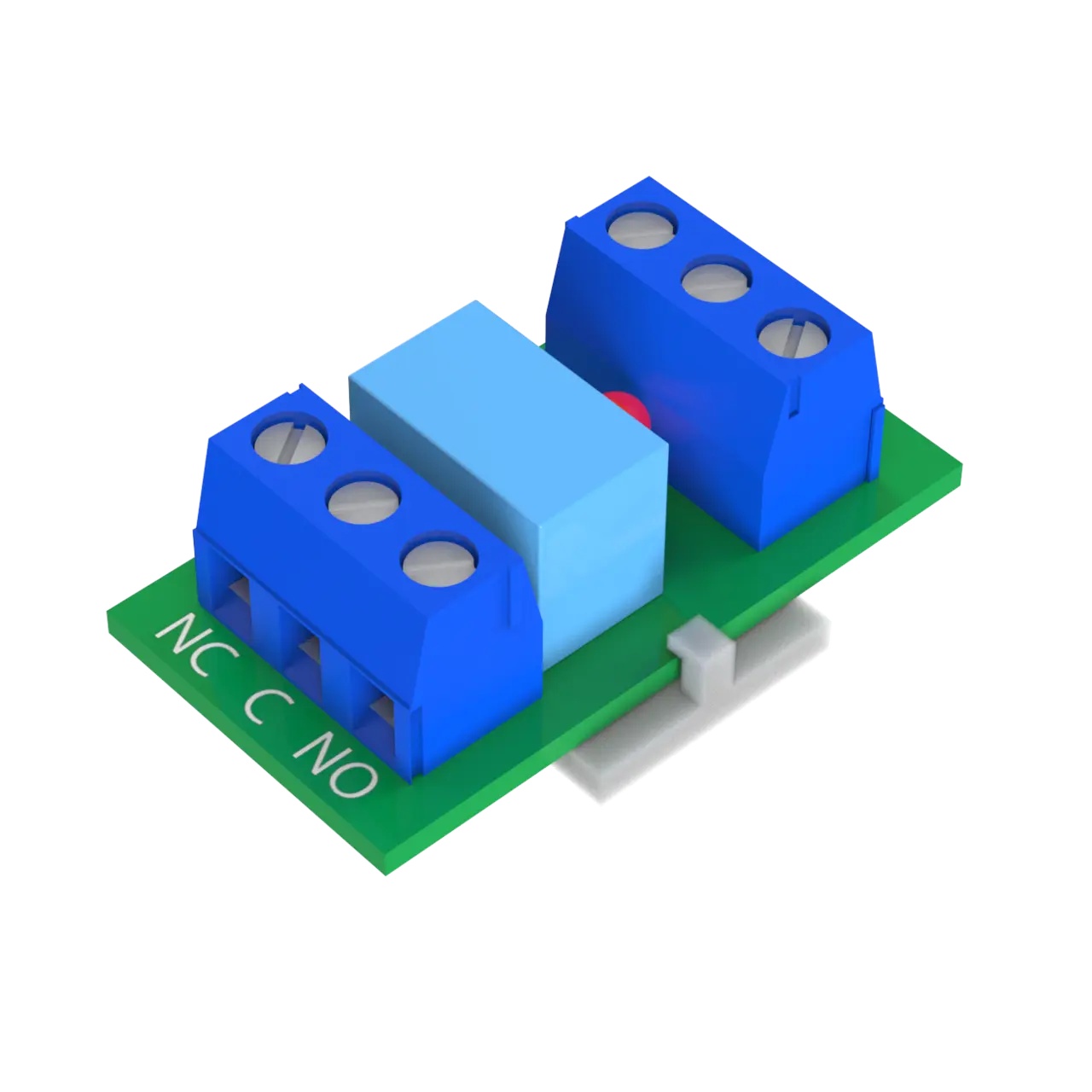

Reläkort 1X Växlande 2 TERM
Ett kompakt och mångsidigt reläkort som får plats nästan överallt. Transistorstyrt relä med tydlig lysdiodsindikering och smidig montering med dubbelsidig tejp.
Egenskaper och fördelar
- Kompakt format – enkel att placera i trånga utrymmen
- Montering med förmonterad dubbelsidig tejp på undersidan
- Skruvplint med trådskydd för säker anslutning
- Separat skruvplint för styrsignal och matning
- Transistorstyrning för pålitlig aktivering
- Lysdiod tänds när reläet är aktiverat
- Reläet klarar upp till 1 A och kräver endast 1 mA i styrsignal
Installation och anslutning
- Fäst kortet med den dubbelsidiga tejpen på undersidan
- Anslut lasten via skruvplinten med trådskydd
- Koppla styrsignal och matning till den separata skruvplinten
Kompatibilitet
RM-9 passar att komplettera HDC-DIMM för att få Solid State-utgångarna till växlande reläkontakter.
Tekniska specifikationer
| Max ström (A) | 1 |
|---|---|
| Min styrström (mA) | 1 |
| Styrning | Transistorstyrt |
| Indikering | Lysdiod vid aktiverat relä |
| Montering | Dubbelsidig tejp på undersidan |
| Anslutning | Skruvplint med trådskydd; separat skruvplint för styrsignal och matning |
