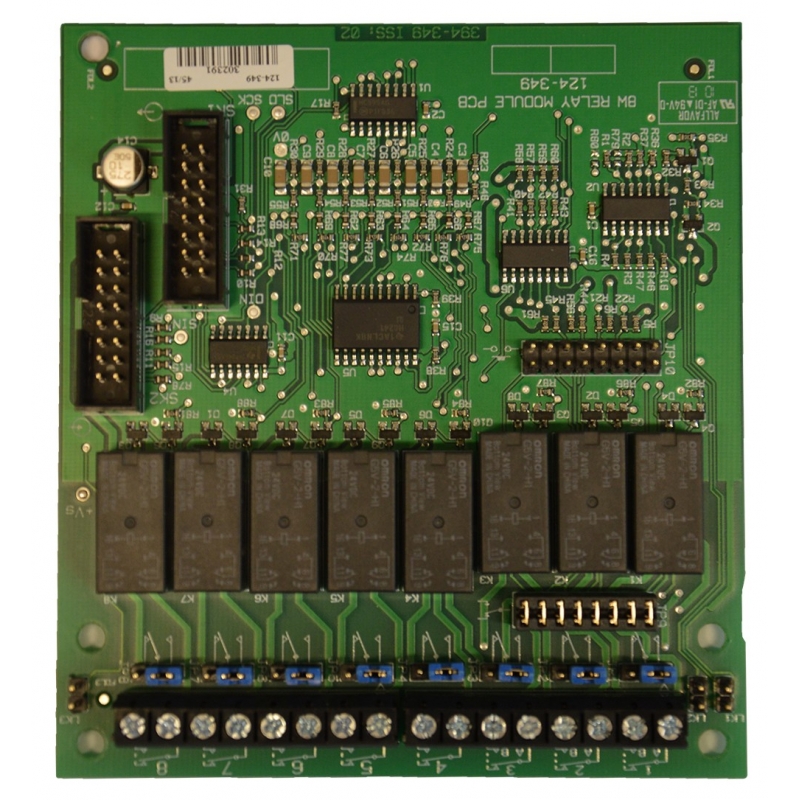

Reläkort – 8‑vägs för ZX‑842‑centraler
8‑vägs reläkort med potentialfria utgångar för ZX‑842‑centraler. Varje utgång kan ställas som NO eller NC via medföljande jumprar. Även andra funktioner, inklusive ingångar, är konfigurerbara med hjälp av jumprar. Se manualen för ZX‑842‑centralerna för mer information.
Viktiga egenskaper
- 8 potentialfria utgångar
- Varje utgång kan konfigureras som NO eller NC med medföljande jumprar
- Andra funktioner, inklusive ingångar, kan ställas in via jumprar
- Reläer avsedda för svagström (max 30 V, 1 A)
Installation och kompatibilitet
- Upp till 2 st 8‑vägs reläkort kan monteras
- Korten kan konfigureras oberoende av varandra
- Vid montering av endast ett kort ska det placeras innerst (längst bak)
- Kompatibelt med ZX‑842‑centraler
Tekniska specifikationer
| Antal utgångar (st) | 8 |
|---|---|
| Utgångstyp | Potentialfria |
| Kontaktläge | NO eller NC |
| Konfigurationsmetod | Jumprar (medföljande) |
| Konfigurerbara funktioner | Utgångar; andra funktioner inklusive ingångar |
| Max spänning (V) | 30 |
| Max ström (A) | 1 |
| Antal reläkort som kan monteras (st) | 2 |
| Konfiguration per kort | Oberoende |
| Placering vid enkelinstallation | Innerst (längst bak) |
| Kompatibilitet | ZX‑842‑centraler |
| Avsett för | Svagström |
