Likriktare 24VDC/1.5A

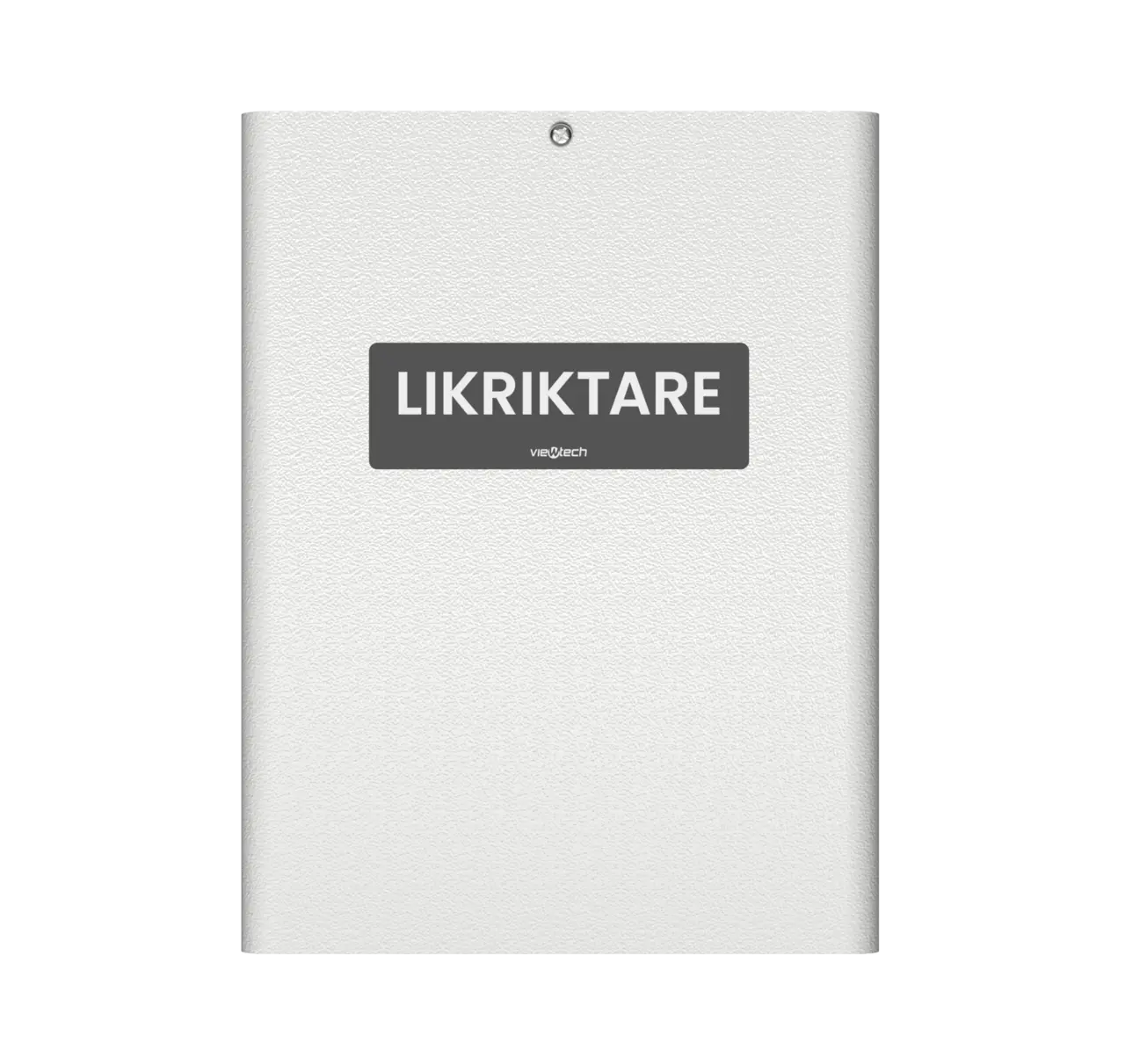

Robust likriktare för stabil strömförsörjning av styrsystem, industriell automation och annan elektrisk utrustning som kräver 24 VDC. Enheten ansluts till 230 VAC och levereras i vitlackerad plåtkapsling, internt färdigkopplad för snabb och enkel installation. Tre kabelgenomföringar i toppen och en i bakstycket ger flexibel kabeldragning.
Nyckelfunktioner och fördelar
- Stabil DC-utspänning: nominellt 24 VDC, justerbar 22–27,6 för anpassning till last
- Kapacitet upp till 1,5 A och märkeffekt 36 W
- Hög verkningsgrad (typiskt 88) och låg tomgångsförbrukning (under 0,5)
- Fläktlös drift: naturlig luftkonvektion för tyst och pålitlig kylning
- LED-indikator för driftstatus
- Inbyggda skydd: kortslutning, överbelastning och överspänning med automatisk återställning
- Vitlackerad plåtkapsling, internt färdigkopplad för smidig installation
- Kabelgenomföringar: tre i toppen och en i bakstycket
- Kvalitetskomponenter: elektrolytkondensatorer klassade för 105 °C, inbränningstest vid full last, vibrationstestad till 5 G
Passar för
- Styrsystem
- Industriell automation
- Elektrisk utrustning som kräver 24 VDC
Tekniska specifikationer – komplett likriktare
| Matningsspänning (VAC) | 230 |
|---|---|
| Nominell utspänning (VDC) | 24 |
| Kapsling | Vitlackerad plåt |
| Utförande | Internt färdigkopplad |
| Kabelgenomföringar | Tre i toppen och en i bakstycket |
| Inbyggt nätaggregat | Mean Well RS-35-24 |
Tekniska data – inbyggt nätaggregat (Mean Well RS-35-24)
Uppgifterna nedan avser Mean Well RS-35-24. Mått och vikt gäller enbart nätaggregatet. Tillgänglig utström och tillåten omgivningstemperatur i den kompletta kapslade enheten beror på installationens kylförhållanden.
| Tillverkare | Mean Well |
|---|---|
| Modell | RS-35-24 |
| Produkttyp | Switchat nätaggregat för inbyggnad |
| Inspänningsområde (VAC/VDC) | 88–264 alternativt 125–373 |
| Nätfrekvens (Hz) | 47–63 |
| Nominell utspänning (VDC) | 24 |
| Justerbar utspänning (VDC) | 22–27,6 |
| Utström (A) | 0–1,5 |
| Märkeffekt (W) | 36 |
| Verkningsgrad (%) | 88 (typisk) |
| Tomgångsförbrukning (W) | Under 0,5 |
| Rippel och brus (mV p-p) | Max. 120 |
| Spänningstolerans (%) | ±1 |
| Nätreglering (%) | ±0,5 |
| Lastreglering (%) | ±0,5 |
| Ingångsström (A, vid 230 VAC) | Typiskt 0,55 |
| Inrusningsström (A, kallstart 230 VAC) | Typiskt 36 |
| Hålltid vid nätbortfall (ms, vid 230 VAC, full belastning) | Typiskt 80 |
| Skydd | Kortslutning, överbelastning och överspänning |
| Överbelastningsskydd (%, av märkeffekt) | Aktiveras vid 110–150, automatisk återställning |
| Överspänningsskydd (V) | Aktiveras vid 27,6–32,4, automatisk återställning |
| Kylning | Naturlig luftkonvektion, utan fläkt |
| Driftindikering | LED |
| Drifttemperatur (°C, med belastningsreducering enligt datablad) | −25 till +70 |
| Luftfuktighet vid drift (% RH, utan kondens) | 20–90 |
| Förvaringstemperatur (°C) | −40 till +85 |
| Anslutning | Skruvplint |
| Mått (mm, L × B × H) | 99 × 82 × 36 |
| Vikt (kg) | 0,30 |
