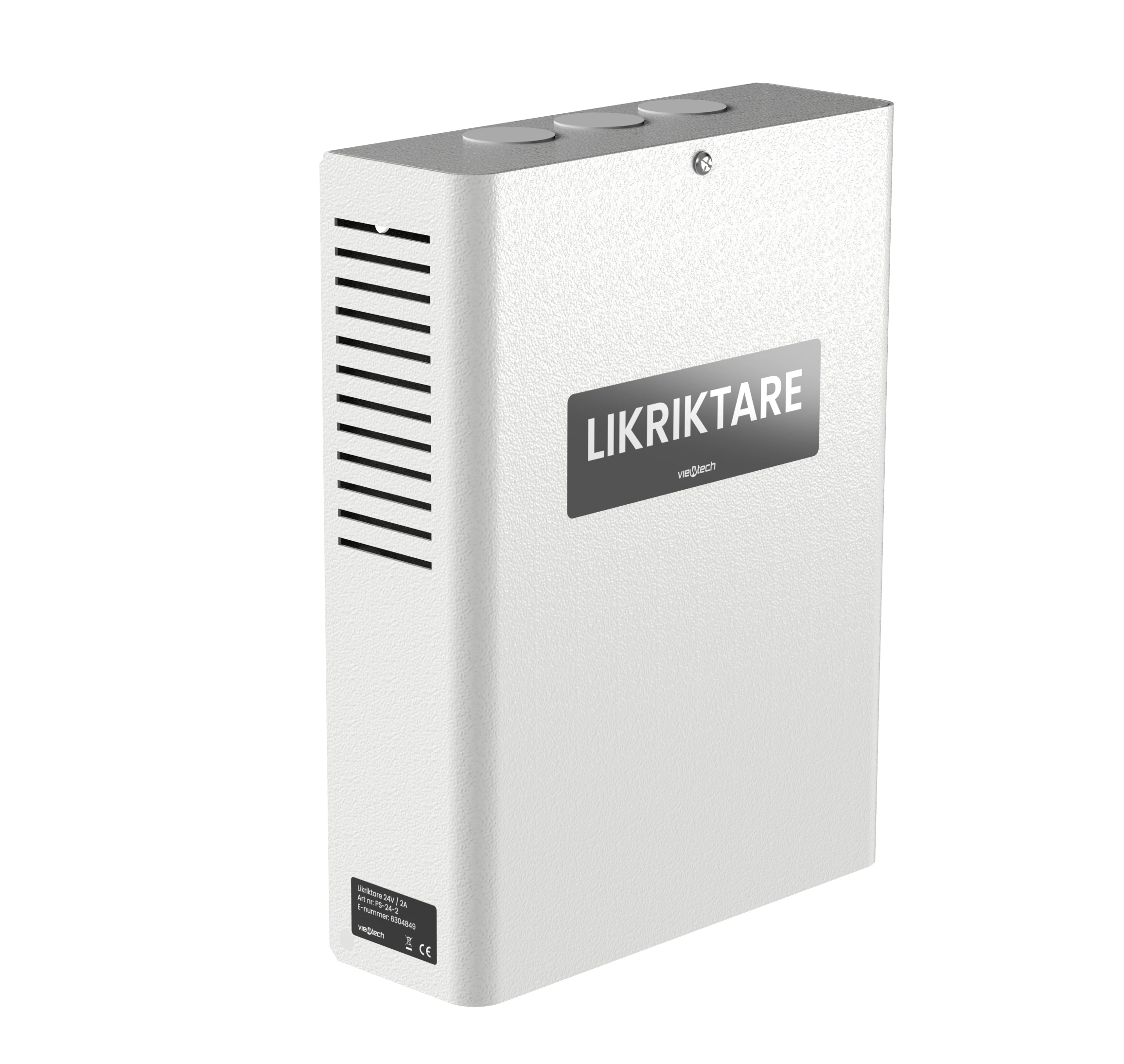

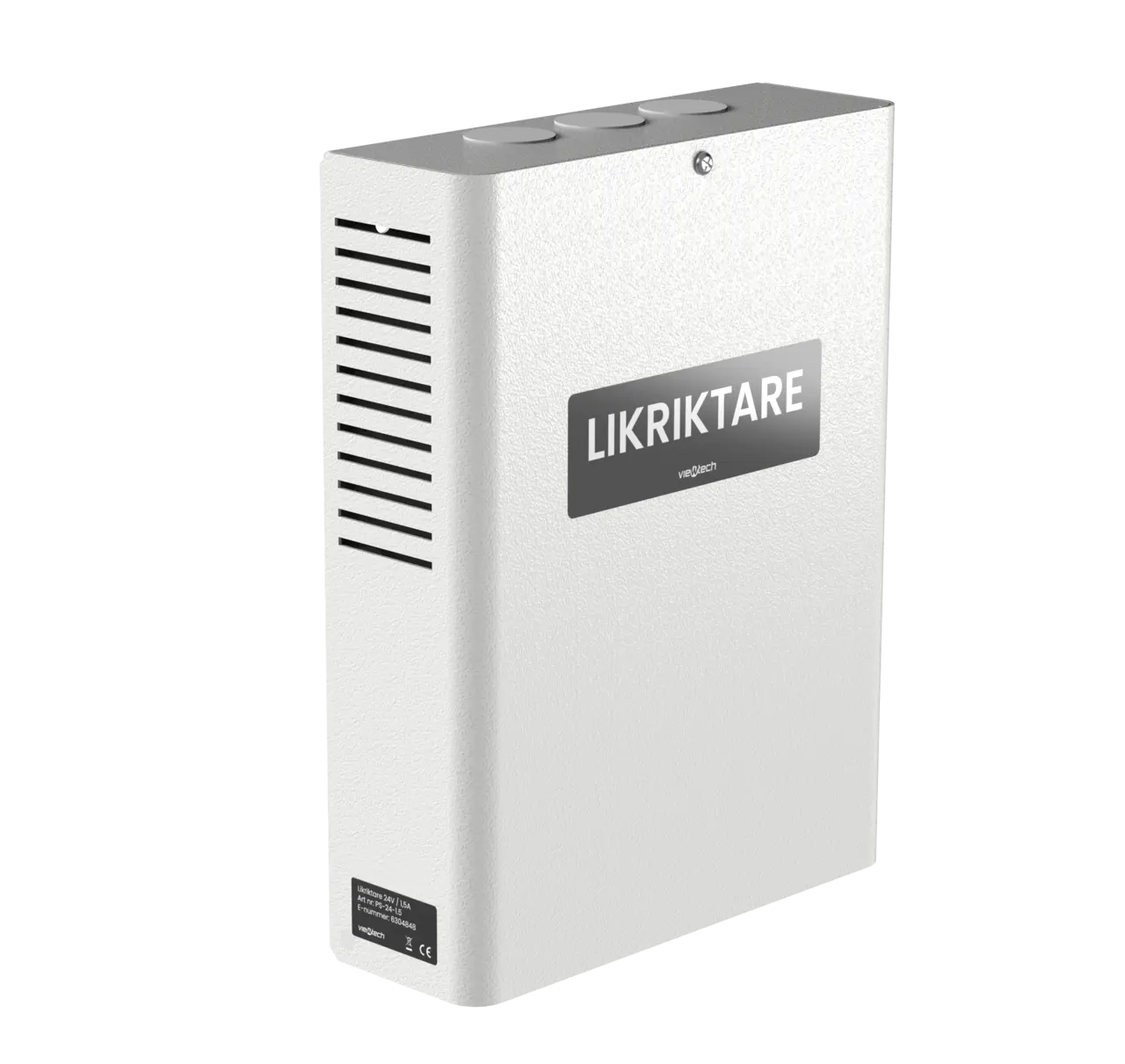

Likriktare 24VDC / 3A
Robust likriktare för stabil strömförsörjning av styrsystem, industriell automation och annan elektrisk utrustning som kräver 24 VDC. Enheten ansluts till 230 VAC och levereras i en vitlackerad plåtkapsling, internt färdigkopplad för snabb och enkel installation. Tre kabelgenomföringar i toppen och en i bakstycket ger flexibel kabeldragning.
Produktöversikt
Den kompletta likriktaren bygger på det inbyggda nätaggregatet Mean Well RS-75-24 som levererar nominellt 24 VDC med upp till 3,2 A och en märkeffekt på 76,8 W. Utspänningen kan justeras mellan 22 och 27,6 VDC för optimal anpassning till ansluten utrustning. Typisk verkningsgrad är 88,5 % och tomgångsförbrukningen är under 0,5 W.
Viktiga fördelar
- Stabil 24 VDC-utgång med upp till 3,2 A kapacitet
- Justerbar utspänning 22–27,6 VDC för fintrimmad anpassning
- Hög verkningsgrad (typiskt 88,5 %) och låg tomgångsförbrukning
- Fläktlös kylning via naturlig luftkonvektion
- LED-indikator för driftstatus
- Inbyggda skydd: kortslutning, överbelastning och överspänning
- Vitlackerad plåtkapsling för robust installation
- Flexibel kabeldragning med tre genomföringar i toppen och en i bakstycket
Typiska användningsområden
- Styrsystem
- Industriell automation
- Övrig elektrisk utrustning som kräver 24 VDC
Installation och anslutning
- Internt färdigkopplad för snabb installation
- Ansluts till 230 VAC
- Tre kabelgenomföringar i toppen och en i bakstycket
Driftsäkerhet och testning
- Elektrolytkondensatorer klassade för 105 °C
- Inbränningstest vid full belastning hos tillverkaren
- Vibrationstestad till 5 G
- Överbelastnings- och överspänningsskydd återställs automatiskt
Tekniska specifikationer – komplett likriktare
| Matningsspänning (VAC) | 230 |
|---|---|
| Nominell utspänning (VDC) | 24 |
| Kapsling | Vitlackerad plåt |
| Utförande | Internt färdigkopplad |
| Kabelgenomföringar | Tre i toppen och en i bakstycket |
| Inbyggt nätaggregat | Mean Well RS-75-24 |
Tekniska specifikationer – inbyggt nätaggregat
Uppgifterna nedan avser Mean Well RS-75-24. Mått och vikt gäller enbart nätaggregatet. Tillgänglig utström och tillåten omgivningstemperatur i den kompletta kapslade enheten beror på installationens kylförhållanden.
| Tillverkare | Mean Well |
|---|---|
| Modell | RS-75-24 |
| Produkttyp | Switchat nätaggregat för inbyggnad |
| Inspänningsområde (VAC/VDC) | 88–264 alternativt 125–373 |
| Nätfrekvens (Hz) | 47–63 |
| Nominell utspänning (VDC) | 24 |
| Justerbar utspänning (VDC) | 22–27,6 |
| Utström (A) | 0–3,2 |
| Märkeffekt (W) | 76,8 |
| Verkningsgrad (%) | Typiskt 88,5 |
| Tomgångsförbrukning (W) | Under 0,5 |
| Rippel och brus (mV p-p) | Max. 120 |
| Spänningstolerans (%) | ±1 |
| Nätreglering (%) | ±0,5 |
| Lastreglering (%) | ±0,5 |
| Ingångsström (A) | Typiskt 1,2 |
| Inrusningsström (A) | Typiskt 40 |
| Hålltid vid nätbortfall (ms) | Typiskt 60 |
| Skydd | Kortslutning, överbelastning och överspänning |
| Överbelastningsskydd | Automatisk återställning |
| Överbelastningsskydd, aktiveringsnivå (% av märkeffekt) | 110–150 |
| Överspänningsskydd | Automatisk återställning |
| Överspänningsskydd, aktiveringsnivå (V) | 27,6–32,4 |
| Kylning | Naturlig luftkonvektion, utan fläkt |
| Driftindikering | LED |
| Drifttemperatur (°C) | −25 till +70, med belastningsreducering enligt datablad |
| Luftfuktighet vid drift (% RH) | 20–90, utan kondens |
| Förvaringstemperatur (°C) | −40 till +85 |
| Anslutning | Skruvplint |
| Mått L × B × H (mm) | 129 × 98 × 38 |
| Vikt (kg) | 0,41 |
