Brandlarmcentral

Översikt

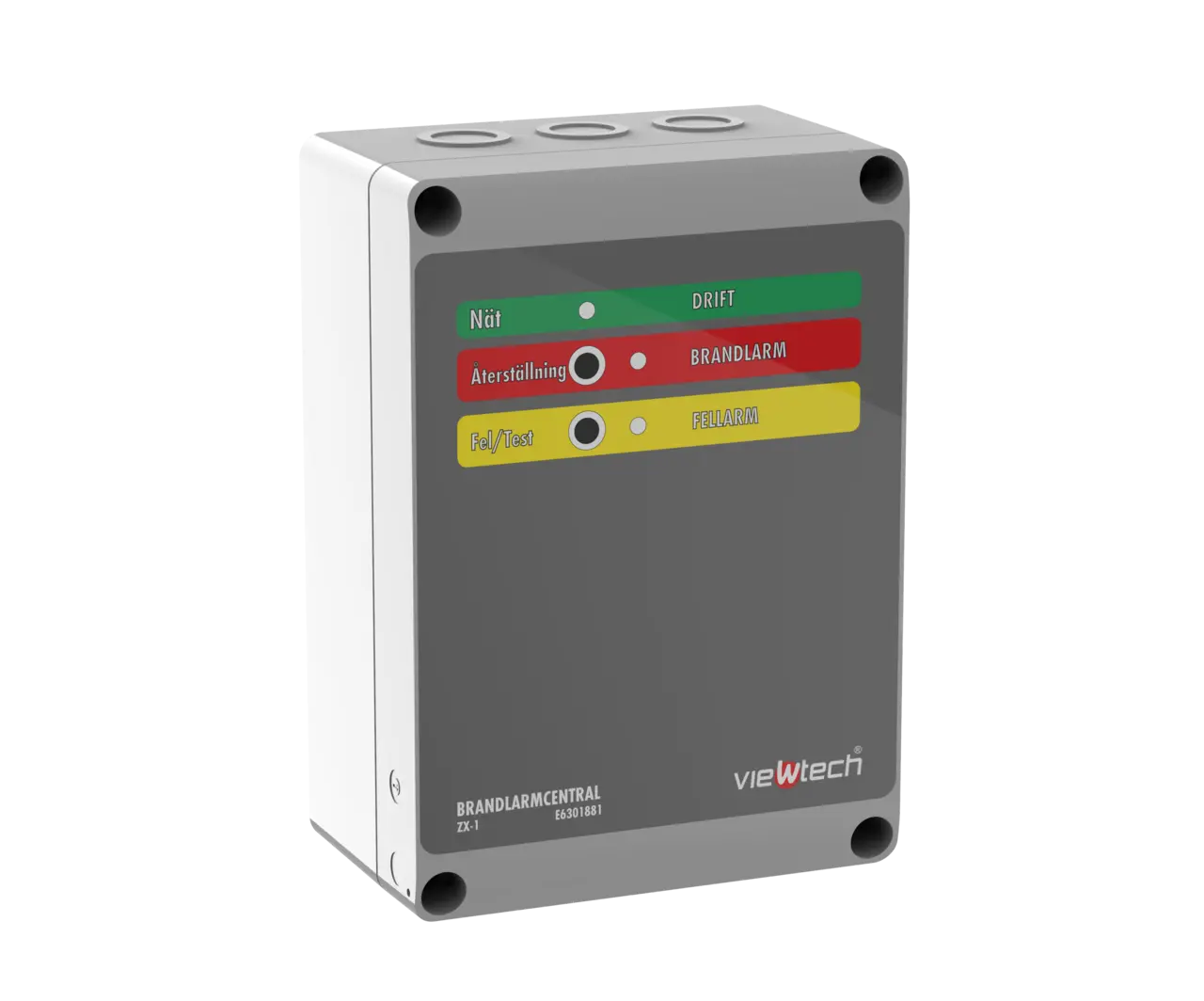

Brandlarmcentral ZX-1 är en konventionell central med en sektion och en detektorslinga för upp till 15 detektorer. Den har två larmdonsutgångar med fast eller pulserande spänning samt in- och utgångar för branddörrstängning. Centralen erbjuder potentialfria larm- och felreläer, plats för batteribackup i kapslingen och skydd mot överbelastning, kortslutning och djupurladdning.

Funktioner och fördelar

• En konventionell sektion med övervakad detektorslinga och slutmotstånd
• Upp till 15 detektorer per slinga
• Två larmdonsutgångar med fast eller pulserande spänning (0,8/0,8 s)
• In- och utgångar för branddörrstängning, styrning av en eller två dörrar
• Tidsfördröjning för dubbeldörrar (DF ca 5 s), DO stänger direkt
• Potentialfritt växlande larmrelä (1 A, 24 V) och felrelä
• Plats för batteribackup: två 12 V 0,8 Ah i kapslingen
• Skydd mot överbelastning, kortslutning och djupurladdning

Indikeringar

• DRIFT: Grön lysdiod
• FEL: Gul lysdiod
• BRANDLARM: Röd lysdiod

Drift och användning

1. När en rök- eller värmedetektor larmar tänds den röda larmlampan på centralen.
2. Larmdonsutgångarna aktiveras och branddörrarna stängs.
3. Dörrutgång DO stänger direkt; dörrutgång DF stänger efter cirka 5 sekunder.
4. Larmreläet växlar.

• Larmdon kan ge fast signal eller pulserande 0,8/0,8 sek.
• Brandlarm återställs med knappen Återställning.
• Test utförs med knappen fel/test.
• Dörrar kan även stängas via branddörr-stängningsknapp eller fjärrstyras från annan brandlarmcentral.

Kompatibla produkter

Detektorer och socklar

• Rökdetektor: SM-RD
• Värmedetektor: SM-V60M
• Sockel: SM-S24
• …samt fler ur SM-serien

Larmknappar

• LK-5-RES (470 ohm ska användas)

Larmdon

• Brandlarmklocka: BK-6
• Sirén: S-KAC-S1
• Blixtljus: B-KAC-S5
• Sirén: S-SM-100

Branddörrstängning

• Dörrhållarmagnet med ankare: M-CQSU
• Konsol: K-CQVF150
• Konsol: K-CQVF300
• Tryckknapp: TK-1U
