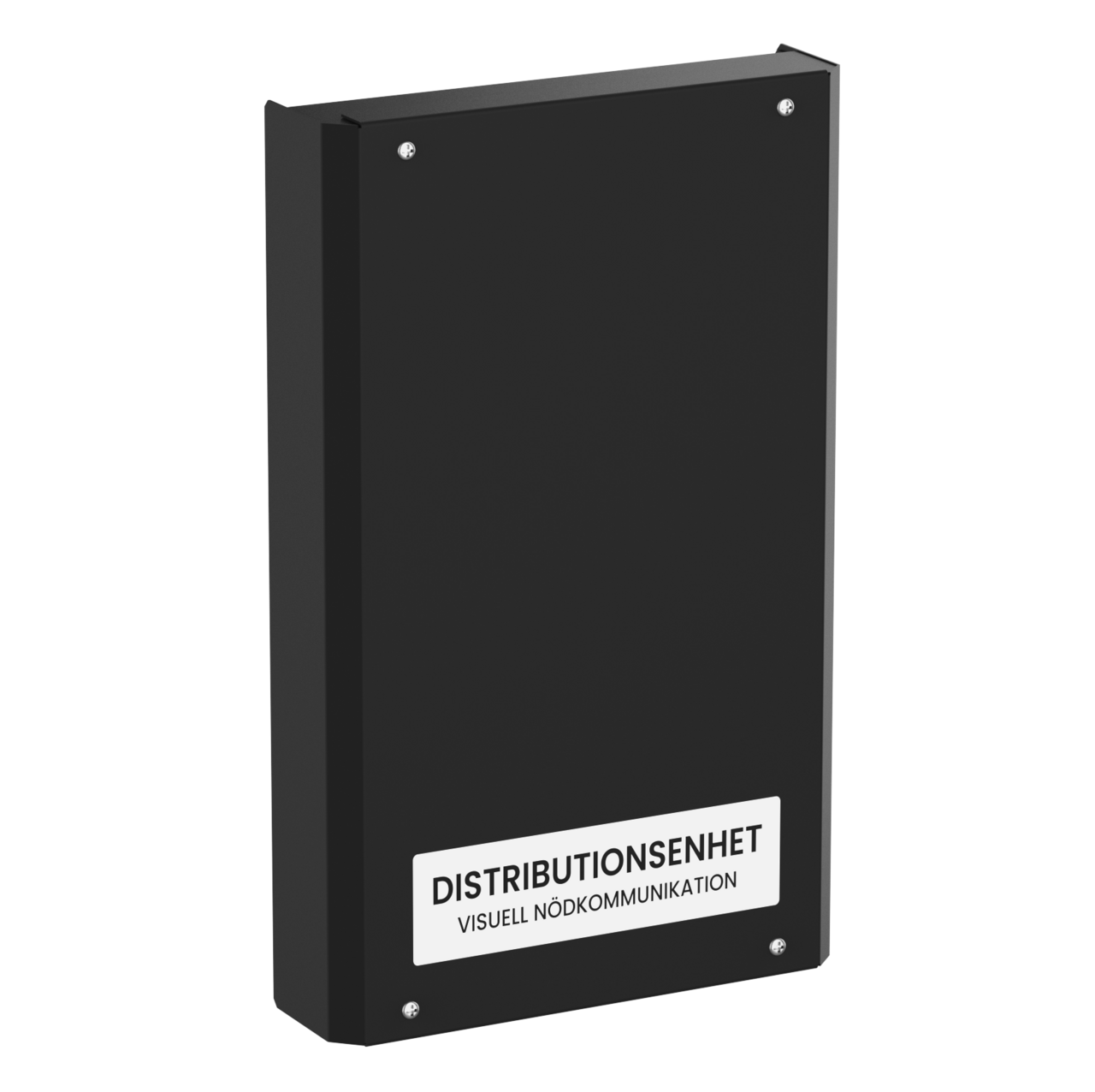

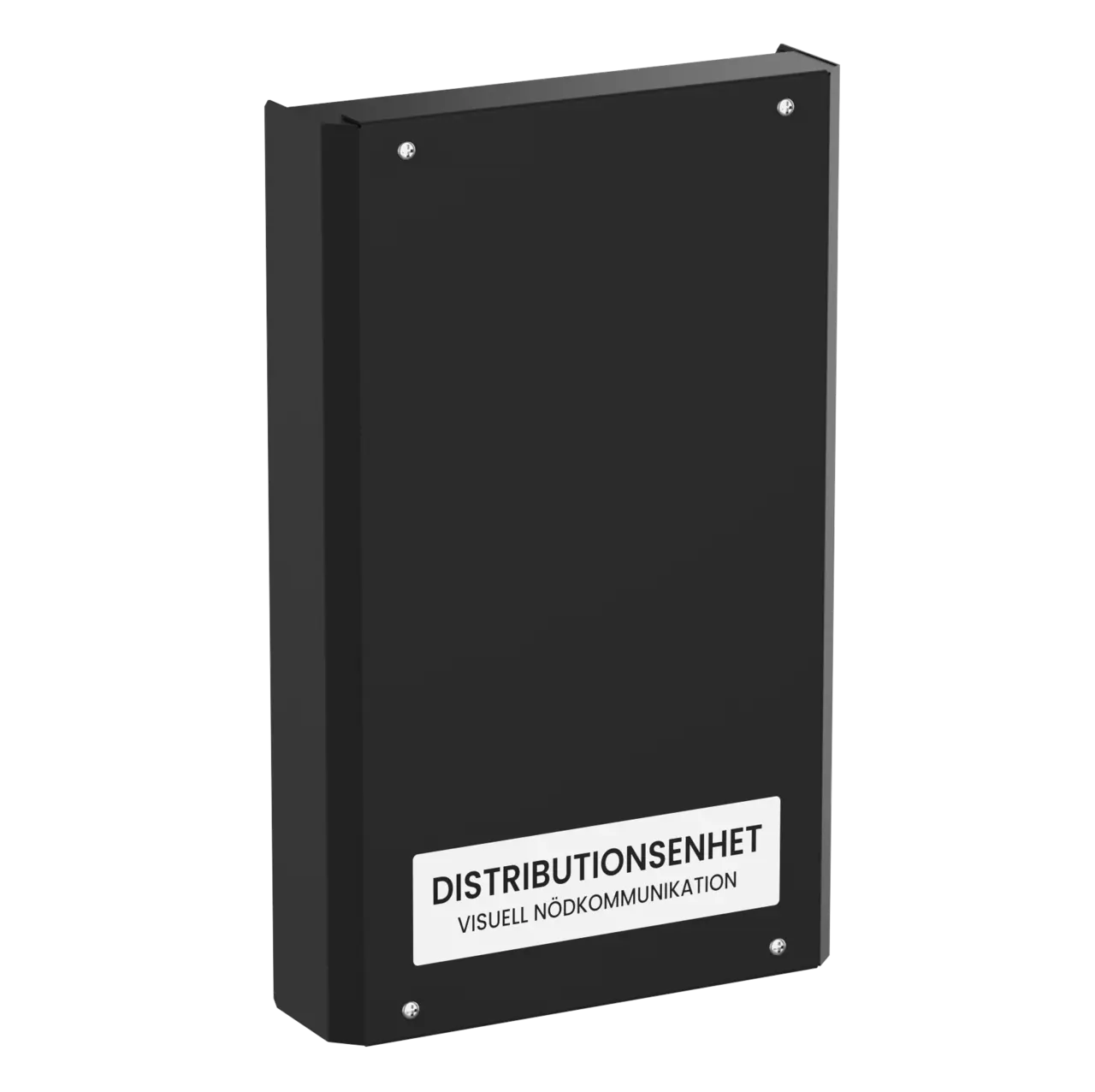

Distributionsenhet Visuellt nödlarm
Distributionsenheten är hjärtat i UP-MIDI-systemet.
-
Produktbeskrivning
Distributionsenheten är hjärtat i UP-MIDI-systemet. För att slippa komplicerad och trång kabeldragning till den lilla larmpanelen så sker all inkoppling i distributionsenheten UP-MIDI-DE. Den har 10 st 4-pols plintar för de 10 linjerna. Enhetens kapsling i grönlackad stålplåt har väl tilltagna mått för enkel installation av de ofta ganska styva kablarna. Kommunikation och strömförsörjning sker via 4-ledad brandsäker kabel i ett stjärnnät. Distributionsenheten placeras på ett så för installationen fördelaktigt ställe som möjligt. Utgångar för fel och larm finns. Önskas fler än 10 platser kan två parallella, av varandra oberoende system installeras som kvitteras var och en för sig. Systemet tillåts vara inaktiverat tills dess att brandlarmet lösts ut, om så önskas.
Strömförbruktning
UP-MIDI-NS Vila 25mA Larm 80mA ** Kvitterat 120mA **
UP-MIDI-LP Vila 25mA Larm 80mA ** Kvitterat 120mA **
UP-MIDI-DE Vila 43mA Larm * Kvitterat *
* Beror på antalet anslutna enheter och status
** Addera eventuellt last från externt ansluten indikeringslampa/larmdonBrandresistent skärmad kabel skall användas vid installation.
Lämplig för installation är vår skärmade kabel KAB-EVC-2-2-08-100 -
Specifikationer
Djup (mm) 364 Bredd (mm) 223 Höjd (mm) 59 E-nummer 6304189 Färg Svart RAL 9005 - Dokument
-
