Nödtelefon Kontrollpanel PRO 8 linjer

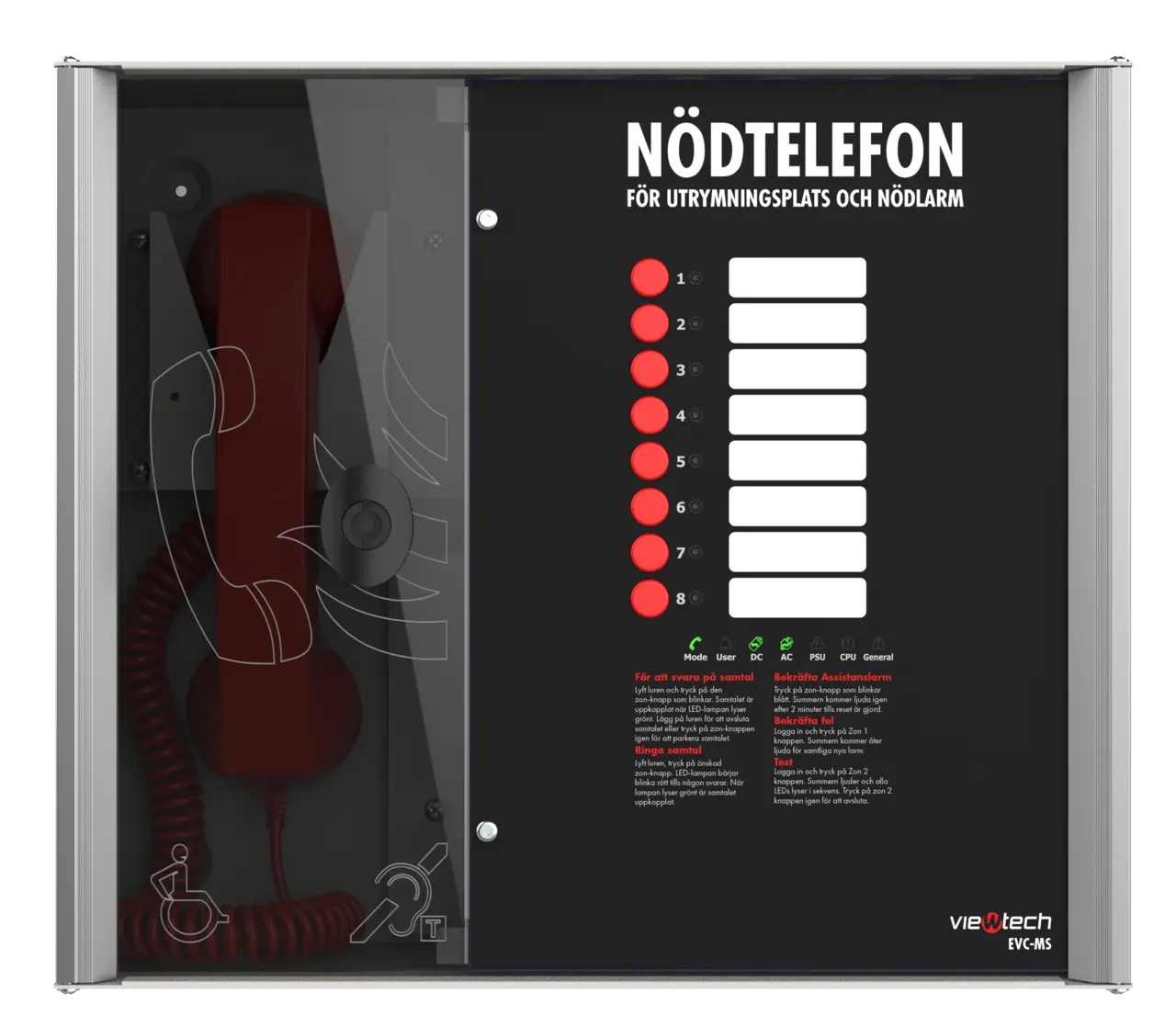

EVC-MS-8-PRO – Nödtelefon Master Station för EVC-system | 2–8 Linjer

EVC-MS-8-PRO är en professionell nödtelefon master station för nödkommunikationssystem (EVCS) med stöd för 2 till 8 linjer. Systemet är konstruerat och tillverkat i Storbritannien av Vox Ignis Limited och uppfyller fullt ut kraven i BS 5839-9:2021 för användning som brandtelefonsystem (FT), system för utrymning av funktionshindrade (DRS) eller som ett kombinerat system med både brandtelefoner och tillflyktsplatser. Produkten är CE/UKCA-märkt och uppfyller även BS 9999:2017 och BS 8300-2:2018.

Varför välja EVC-MS-8-PRO?

EVC-MS-8-PRO är framtagen för anläggningar där en uppreparpanel (repeater) eller en andra masterpanel krävs. Den inbyggda nätverksfunktionen möjliggör en enkel tvåpanelslösning utan extern nätverksutrustning, med linjefördelning i 8-0, 6-2 eller 4-4-konfiguration – maximalt 8 linjer totalt. Systemet kräver ingen mjukvaruprogrammering på plats; konfigurationen sker via dipswitchar och EOL-motstånd.

Produktöversikt

Ett nödröstsamtalssystem (EVCS) är ett fast, säkert, bidirektionellt och fullduplexkommunikationssystem för att assistera räddningstjänst vid nödsituationer i höghus och stora anläggningar – miljöer där radiokommunikation inte kan garanteras på grund av störningar från brandplasma.

Linjekort och anropsapparater

Panelen levereras med minst ett dubbelt linjekort (2 linjer per kort). Upp till fyra linjekort kan monteras, vilket ger maximalt 8 linjer. Kompatibla anropsapparater inkluderar:

• Typ A – Fast nödtelefon (brandtelefon) - EVC-TEL
• Typ B – Handsfree tillflyktsplats - EVC-NS
• AssistCall – Larmsystem för nödhjälp på tillgängliga toaletter och sovrum - EVC-AC-WC-KIT

AssistCall – integrerat nödlarm för tillgänglighet

AssistCall-serien är fullt kompatibel med EVC-MS-8-PRO och integreras utan separat strömförsörjning – linjerna är linjematade direkt från masterpanelen och åtnjuter samma batteribackup. Systemet uppfyller BS 8300-2:2018 krav på akustisk och visuell återkoppling: när ett larm bekräftats förändras indikering och summerton inne och utanför toalettkubikeln för att signalera att hjälp är på väg. Om larmet inte återställs inom två minuter återaktiveras summern automatiskt.

Repeater och nätverkskapacitet

Masterpanelen har inbyggd nätverksfunktion och kan kompletteras med en repeater station som speglar masterstationens drift och indikering helt. Repeateruppkopplingen måste kableras som en ring för att uppfylla BS 5839-9:2021. Nätverkskopplingen sker via dedikerade Audio IN/OUT- och Data IN/OUT-portar.

Kablage vid installation – skärmad kabel krävs

För att systemet ska fungera korrekt, vara driftsäkert och uppfylla installationskraven ska brandresistent skärmad kabel användas mellan centralenhet och anropsapparater. Skärmen ska anslutas i avsedd plint i kontrollpanelen.

Kabelkrav beroende på avstånd

• 0–250 m: 2×1 mm² brandresistent skärmad kabel
• 250–500 m: 2×1,5 mm² brandresistent skärmad kabel

Mellan EVC-MS-8-PRO och EVC-MS-8-PRO

Två kablar 2×1,5 mm² + skärm. Skärmen ska anslutas endast i ena änden (ansluts i den ände Nätverk-in & Audio-in ansluts).

• Max avstånd mellan paneler: 500 m
• Max ringlängd: 3,5 km

Skärmad kabel är nödvändigt för att

• säkerställa full systemfunktion,
• bästa prestanda och ljudkvalité,
• maximal driftsäkerhet,
• maximal produkt livslängd,
• garantin ska gälla

Jordskärm – kritisk installation

Jordskärmen ska endast anslutas på nätverkets IN-sida. På OUT-sidan ska skärmen kapas och isoleras. Felaktig installation av jordskärmen kan orsaka ljudproblem vid anropsapparater och hindra kvitterade larm från att återställas.

Strömförsörjning och batteribackup

Panelen drivs av 230 V AC och inkluderar en integrerad 1,2 A laddningsenhet. Enligt BS 5839-9:2021 krävs 24 timmars standby och 3 timmars drift efter nätavbrott.

• Batteri: 1 × 12 V 7 AH VRSLA (ventilreglerat slutet blybatteri) – medföljer ej
• Batteriövervakning: Öppen krets, kortslutning, hög impedans, djupurladdningsskydd
• Nätsäkring: 240 V 1 A HRC
• Batterisäkring: 750 mA PTC

Viktigt: Anslut alltid nätspänning innan batteriet kopplas in. Koppla alltid bort batteriet (minusledaren först) innan nätspänningen bryts. Masterpanelen och repeaterpanelen måste matas från samma nätfas (klassificerade TN-S 230 V).

Hjälprelä och externanslutningar

Teknisk specifikation

Medföljer i förpackningen

• EVC-MS-8-PRO Master Station
• Installations- och underhållsmanual
• Snabbstartsguide
• 2,5 mm AF insexnyckel
• Dörrhandtag/nyckel
• 10 kΩ EOL-motstånd (2 st per linjekort)
• Batterikabel
• Kontaktdon (nät, fault, in use, enable, nätverk)
